pads layout里hatch outline怎么画
录入：edatop.com 点击：

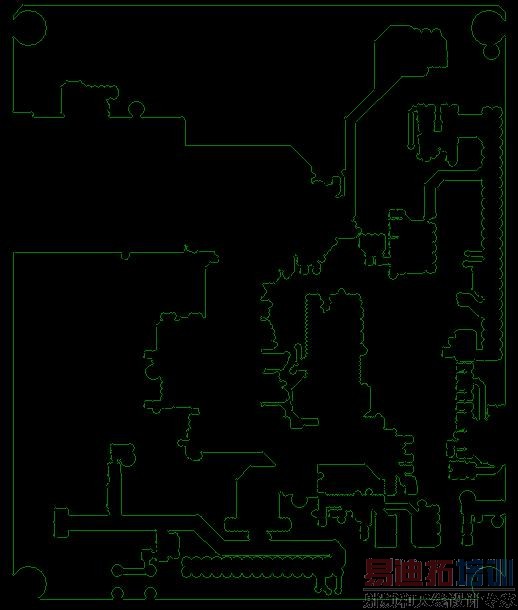

这是一个电路板top bottom上的hatch outline，我把它移出框外单独截图出来的。完全不知道这东西怎么画的，看上去弯弯曲曲大的，高人指点下
本人菜鸟，在网上找了一整天也没找到关于hatch outline的资料，手头的相关书籍也没有详细介绍，只是一带而过，我现在对hatch outline是完全没有概念，它的作用是什么？我的这块电路板上是用hatch outline包围住其中一个电源的（这块板一个四个电源），我不知道为什么不用plane area？！两者究竟有什么不同呢？
没人高人来指点一下吗？hatch outline到底怎么画？
这是铺铜以后出现的，铺铜框很好画的，比如你画一个方框，然后灌铜，就会出现不规则的hatch outline
灌铜是copper 还是 copper pour？
表层灌铜是copper pour，只有铺死铜时用copper．平面层用plane area，灌完铜都会变成hatch outline
hatch outline就是铺铜以后的边框，没什么实际意义
