关于线宽的问题

录入：edatop.com 点击：

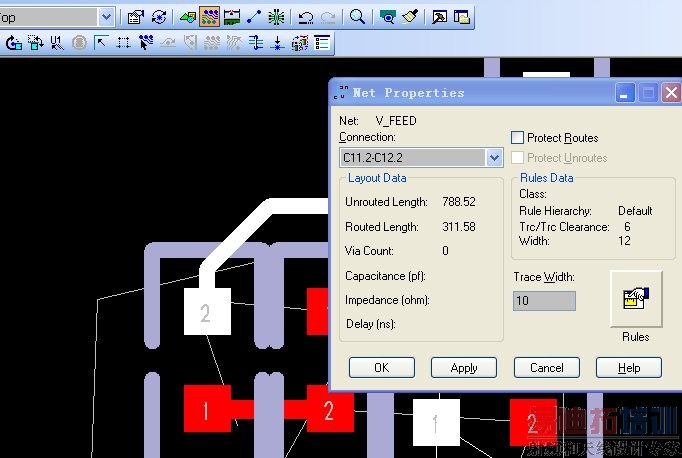

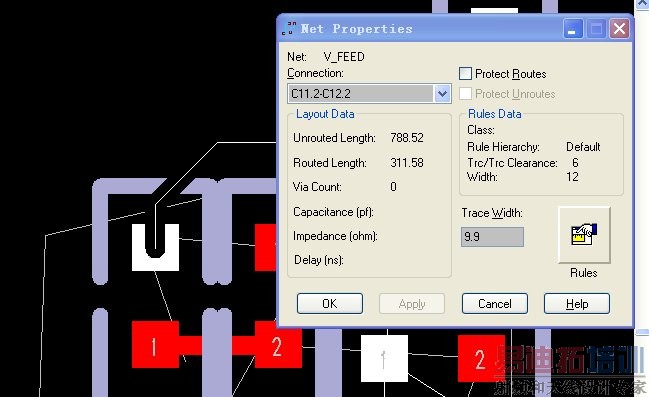

线宽只要设置10MIL以上的，就能正常显示其宽度，每增加1MIL，其线宽也会相应变粗。但如果设置10MIL以下的任一个数，其线宽就会变成一条很细的连线。不知怎么回事，寻求解决办法。

xfcy正解！

十分感谢。但我还不能完全理解此项的真正意思。最小的显示宽度？为什么我把数值改大了，而线宽的显示反而变小了？

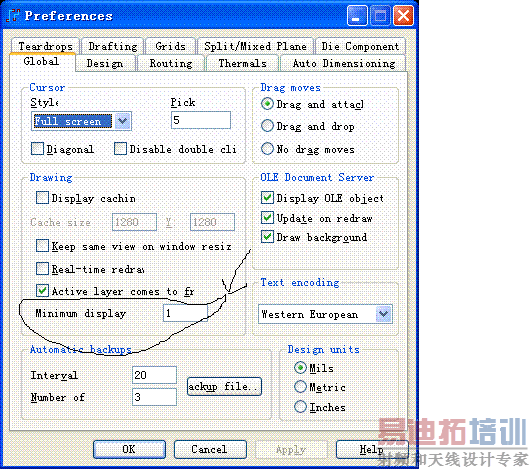

都是不学英文惹的祸。人家已经说了，那个选项是能让你把最小显示的线宽填进去的。如果你有走线比这个数值还小，那么系统就只能给你显示已条线了。

呵呵

最简单的办法，敲命令“R0”即可解决问题。

显示最小线宽，笑语最小值的线当然不能显示了，只有用细线表示！

最好弄个4mil以上,这样有实际效果,要是画的线只有3mil,人家怎么给你做板?当然也有帮你弄到4MIL的PCB厂商
