明明是同一网络,在灌铜时这个焊盘为何连接不上?

录入:edatop.com    点击:

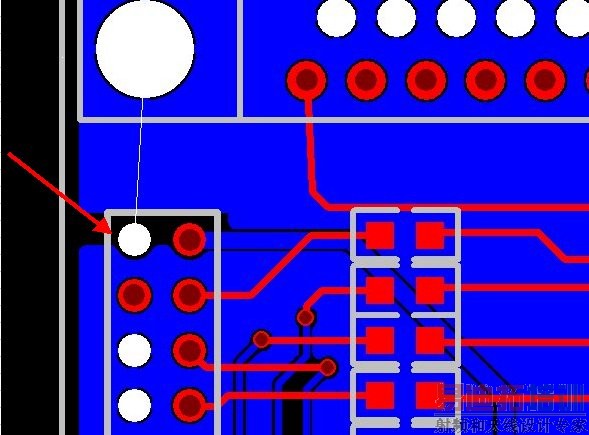

请问为什么?

检查下那里有没有Keepout

1.这几个PIN应该接的是地,检查一下那个铜的属性是否为地2.仔细看一下,PIN到铜是否有十字的线联接,如果是,那么你应该是把Thermals的花焊盘设置了

谢谢回复,其它网络是地的焊盘都有十字架连接的,唯独这个焊盘没有连接到网络是地的铜皮上。我把覆铜边框重新改了一下,再灌侗,可以连接上去了.
