封装的pad与pad间距违规

录入：edatop.com 点击：

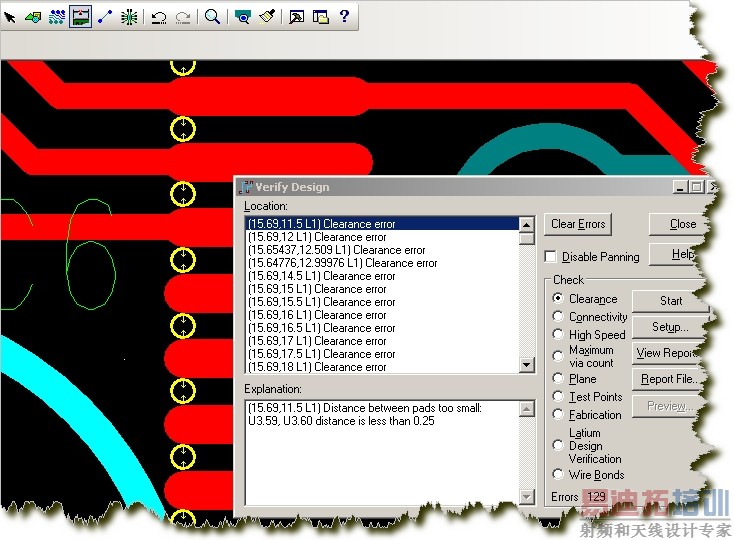

封装的pad与pad间距违规，如下图。相信大家有遇到这样的情况，怎么应对啊？谢谢。

我改了，把pad与pad间距设置为0.01，还是提示“pad pad之间间距小于0.25”

规则改小一点就好了！

改小一点确实是能好。

我滴神呃,你什么东东可以做0.01的间距哦！首先把实际的间距做好,或0.2,或0.25都行,如果IC脚间距在0.18,你在检查前先在规则里设成小于0.18再检查,这样就不会出现问题,当然你还要考虑一下PCB厂的工艺能不能做,有些做0.15的都困难,间距你就看着办了另:检查完了后最好还要设回来存档

谢谢南海一针！

是蓝海一针。

蓝海一针？你认识他？

xfcy都认识我好久了，呵呵
