如何删除导入进来的定位用的机械框？
录入：edatop.com 点击：

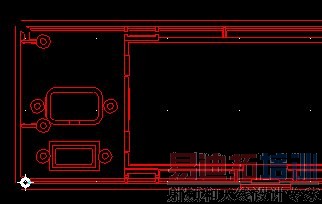

板子已经画好，TOP和Bottom都铺上了铜。由于之前有导入进来的定位用的机械框，现在删除时遇见了麻烦：不可能一根一根线、一层一层去删除，这样很繁琐。但是一起选择，同时会把铺铜也选中，并且会把板上一些标号等等也选中。我设置了选择过滤器，还是不行。下图是导入进来的定位用的机械框样子。请问如何做最省事？谢谢！
自己顶起来！
在設置顯示層里面,將其它層全關掉,只顯示定位用的机械框,再選中机械框,不顯示的如:铺铜,就不會选中,這樣就可以一次刪除了
我一般不删导入进来就放在第10层
谢谢楼上的两位！不过这个定位的不知道做模具那边怎么搞的，导入进来的框架，所有的层面都有这个框架。！
把有电气属性的东西不显示，然后选择anything ,delete.
很多种方法：1、关掉coper的显示，右键，select shape,框选就可以选中了，如果担心会删掉其它层的数据，filter里只选top层就OK了2、关掉TOP到BOTTOM电气层，将一个不用的层如第15层的line打开，框选就可以了
谢谢大家！我已经将这个框架仅仅让他在screen top保留着了。
