PADS2007中,PADS Layout能导出网络表吗?

录入:edatop.com    点击:
PADS2007中,PADS Layout能导出网络表吗?Protel中的PCB编辑器里面,可以由PCB文件产生网络表的。不知道PADS Layout能不?能的话,如何实现?谢谢!

我用2007导出,在2005导入。

同样的问题啊,有谁能解决这个问题啊

XFCY,您说的导出,是导出一些ASC或者DXF或者Pro/E支持的emn格式文件吧?能导出网络表文件吗?导出的ASC不是网表文件呢。

是这样的网络表吗?

protel99里面有这个功能呀?我还没有用过,怎么用呢?

XFCY,正点!说到点子上了,就是这个了!马上去试一试!

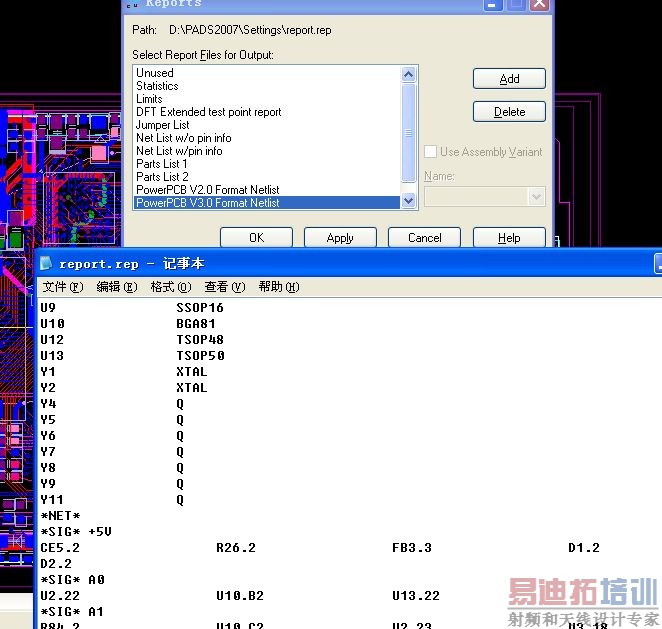

试一试的结果:1,在report中选择Netlist导出的应该是网表文件,但是导出的是后缀为.rep格式的文本文件,我把后缀修改为.asc格式,再在Layout中导入,还真导入了一些电阻电容,由于我库里没有对应的一些封装,所以只是把一些电阻电容导入了进来。2,我再直接导出一个.asc文件,跟.rep文件对比,初步发现rep文件似乎是.asc文件的子集。总之,5楼xfcy的结果就是我需要的结果吧!以后有时间再继续跟踪这个网表文件的细节。

AD6.6中的如下图,至于99SE,很久没有用,以高版本的AD6.6为例子,如下就能导出网表文件。

更新一下:以如下的为例子,在LOgic中,生成POWERPCB的网表是“Logic0.asc”,相关内容如下:
而用5楼XFCY提到的PCB中的网表内容如下:怎么后者的信号管脚编号都增加了1?
