MAX4238白噪声发生器的1/f噪声分量输出

白噪声发生器(那些其中输出功率密度与频率图是平)正在测试电路，有较长的低频或直流响应有用。对于频率范围，扩展到几赫兹或以下，然而，白噪声发生器的设计是复杂的，粉红噪音的存在(也称为闪烁噪声或1 / f噪声)。


由半导体器件产生的噪声总是具有粉红噪声特性签名：它的输出功率密度随频率降低幅度增大，与AT赫兹高达数几十千赫频率位于一个角落里开始。噪音产生一个高值电阻有其自身的1 / f分量，其价值和特性用于制造电阻的技术有所不同。如果，另一方面，电阻值低，设备与低噪音技术为基础，噪音几乎全白(功率密度随频率不变)。不幸的是，低电阻值也产生了噪声功率密度幅低价值，并介绍了该级别的任何放大设备增加了自己的粉红噪声。


你可以找到放大器，其输入电压噪声包括没有粉红噪声成分，但它们的输入电流噪声将有1 / f分量(即在放大器的输出中出现)，如果出现任何放大器输入电阻具有重要的价值。


在图1中，放大器(MAX4238)噪声发生器电路1 /在其输入电压噪声f分量。它放大了自己的输入电压与低电阻值作出了反馈网络的噪声，避免增加明显的1 / f噪声的电阻器或放大器的输入噪声电流任。

图1。建有一个放大器的输入电压噪声没有1 / f分量，这种白噪声发生器产生，没有1 / f分量输出。


在电路作为频率(图2)函数的输出电压情节几乎持平0.01Hz至3kHz。电压密度幅度的范围是从45μV/√Hz的。在噪声密度幅度还依赖于温度，所以你应该保持在恒定的温度进行测量时的电路。

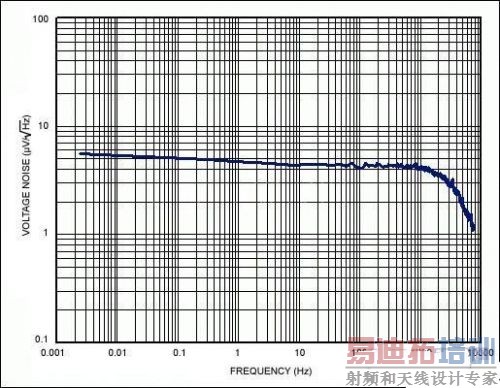

图2。输出图1电路的电压噪声。
