单级单开关PFC转换器

       一般单级PFC转换器电路内部需要一个低频储能电容CB，以平衡输人、输出的瞬时功率，并滤除二次谐波纹波，使负载端不出现两倍市电电网频率的波形，并使其有足够的保持时间。该电容的电压随着负载电流和市电电网电压的变化而变化。例如轻载时，转换器的输出功率减小，输入给储能电容的能量大于从电容取出的能量，导致电容上的电压上升，其峰值可能高达450V以上，需要选用耐高压的储能电容，因而增加了成本。

　　综上所述，加PF校正的AC／DC电源有三种功率因数校正的形式：即无源PF校正、有源两级转换器和有源单级PFC转换器。这三种技术的定性比较见表1。

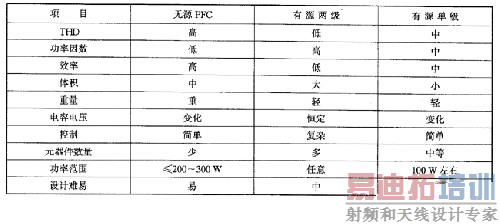

　　表1 三种PFC技术的定性比较

　　B.Sharifipour等人还给出了三种100 W PFC技术的评价比较，见表2。

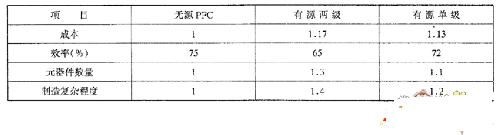

　　表2 三种100 W PFC技术的评价比较

　　由表2可知，100 W左右的有源单级PFC转换器的成本比有源两级PFC转换器低，所用元件少，而效率则较高。

　　自20世纪90年代以来，国际电力电子技术界和产业界提出了许多有源单级PFC转换器的方案，下面将介绍最基本的，也是最具吸引力的典型单级PFC转换器，称为集成PFC整流器一调节器，这是一种单级单管PFC转换器。
