555电路 要点分析及经典实例

        555 集成电路经多年的开发，实用电路多达几十种，几乎遍及各个技术领域。但对初学者来讲，常见的电路也不过是上述几种，因此在读图时，只要抓住关键，识别它们是不难的。


　　从电路结构上分析，三类 555 电路的区别或者说它们的结构特点主要在输入端。因此当我们拿到一张 555 电路图时，在大致了解电路的用途之后，先看一下电路是 CMOS 型还是双极型，再看复位端（ MR）和控制电压端（ V c ）的接法，如果复位端（ MR ）是接高电平、控制电压端（ V c ）是接一个抗干扰电容的,那就可以按以下的次序先从输入端开始进行分析：

　（ 1 ） 6 、 2 端是分开的

①7 端悬空不用的一定是双稳电路。如有两个输入的则是双限比较器；如只有一个输入的则是单端比较器。这类电路一般都是作电子开关、控制和检测电路的用途。

　　②7 、 6 端短接并接有电阻电容、取 2 端作输入的一定是单稳电路。它的输入可以用开关人工启动，也可以用输入脉冲启动，甚至为了取得较好的启动效果在输入端带有 RC 微分电路。这类电路一般用作定时延时控制和检测的用途。

　（ 2 ） 6 、 2 端短接的

　① 输入没有电容的是施密特触发器电路。这类电路常用作电子开关、告警、检测和整形的用途。

　② 输入端有电阻电容而 7 端悬空的，这时要看电阻电容的接法：（ a ） R 和 C 串联接在电源和地之间的是单稳电路， R 和 C 就是它的定时电阻和定时电容。（ b ） R 在上 C 在下， R 的一端接在 V 0 端上的是直接反馈型无稳电路，这时 R 和 C 就是决定振荡频率的元件。

　③7 端也接在输入端，成" R A － 7 － R B － 6 、 2—C "的形式的就是最常用的无稳电路。这时 R A 和 R B 及 C 就是决定振荡频率的元件。这类电路可以有很多种变型：如省去 R A ，把 7 端接在 V 0 上；或者在 R B 两端并联二极管 VD 以获得方波输出，或者用电阻和电位器组成 R A 和 R B ，而且在 R A 和 R B 两端并联有二极管以获得占空比可调的脉冲波等等。这类电路是用途最广的，常用于脉冲振荡、音响告警、家电控制、电子玩具、医疗电器以及电源变换等用途。


　（ 3 ）如果控制电压（ V c ）端接有直流电压，则只是改变了上下两个阀值电压的数值，其它分析方法仍和上面的相同。

　　只要按上述步骤细心分析核对，一定能很快地识别 555 电路的类别和了解它的工作原理。下面的问题就比较好办了，例如定时时间、振荡频率等都可以按给出的公式进行估算。

　例 1 相片曝光定时器

　　图 10 是用 555 电路制成的相片曝光定时器。从图看到，输入端 6 、 2 并接在 RC 串联电路中，所以这是一个单稳电路， R1 和 RP 是定时电阻， C1 是定时电容。


相片曝光定时器

电路在通电后， C1 上电压被充到 6 伏，输出 V 0 =0 ，继电器 KA 不吸动，常开接点是打开的，曝光灯 HL 不亮。这是它的稳态。

　　按下 SB 后， C1 快速放电到零，输出 V 0 =1 ，继电器 KA 吸动，点亮曝光灯 HL ，暂稳态开始。 SB 放开后电源向 C1 充电，当 C1 上电压升到 4 伏时，暂稳态结束，定时时间到，电路恢复到稳态。输出翻转成 V 0 =0 ，继电器 KA 释放，曝光灯熄灭。电路定时时间是可调的，大约是 1 秒～ 2 分钟。

　例 2 光电告警电路

　　图 11 是 555 光电告警电路。它使用 556 双时基集成电路，有两个独立的 555 电路。前一个接成施密特触发器，后一个是间接反馈型无稳电路。图中引脚号码是 556 的引脚号码。


三极管 VT 导通， VT 的集电极电压只有 0.3 伏，加在 555b 的复位端（ MR ），使 555b 处于复位状态，即无振荡输出。

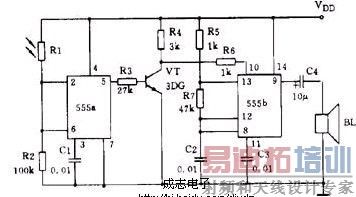

光电告警电路

图中 R1 是光敏电阻，无光照时阻值为几～几十兆欧，所以 555a 的输入相当于 R=0 、 S=0 ，输出 V 0 =1 ，

　　当 R1 受光照后，阻值突然下降到只有几～几十千欧，于是 555a 的输入电压升到上阀值电压以上，输出翻转成 V 0 =0 ， VT 截止， VT 集电极电压升高， 555b 被解除复位状态而振荡，于是扬声器 BL 发声告警。 555b 的振荡频率大约是 1 千赫。

　　如果把整个装置放入公文包内，那么当打开公文包时，这个装置会发声告警而成为防盗告警装置。
