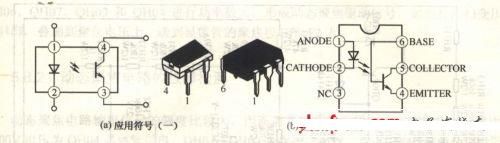

光电耦合器电路应用符号

录入：edatop.com 点击：

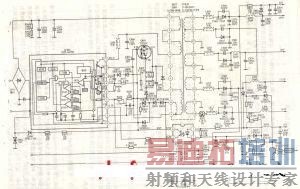

开关电源的电路结构

　　它采用了STE-S6709厚膜集成电路，开关管集成在IC内部，1脚为集成电极。交流输入电流经整流滤波形成的300V直流电压，经变压器初极绕组1～4加到IC801的1脚。启动电压经R804、R806加到IC801的9脚，正反馈绕组9～7输输出经整流和稳压(Q6014)后加的电压，为IC801的9脚提供正反馈电压，从而维持开关电路的振荡。Q802(SE130N)为误差检测电路，它的1脚接以+130V输出端，2脚输出接到光电耦合器IC802的2脚，然后将误差信号反馈到IC801的7脚，从而实现稳压控制。待机/开机控制信号加到Q805的基极，通过Q804、Q803实现待机/开机控制。

　　电源电路

　　开关电源的故障检修

　　如开关电源的输出电压(+130V、+30、+13.5V+8.5和+12V)中某一电压失常，应检查该路的整流滤波电路以及负电路，看是否有损坏的元件。如果全无输出，再检查交流输入电路是否有+300V的直流电压送到开关变压器初级绕组的1脚上。如果有300V，再检查启动电路、正反馈电路和集成电路IC801本身。如果直流电压不稳定，则检查误差检测和误差反馈电路。

　　光电耦合器的检测

　　光电耦合器IC802的作用是：进行误差信号反馈，实现稳压控制，同时将开关稳压电源电路的热底板与主机芯电路的冷底板进行分离。

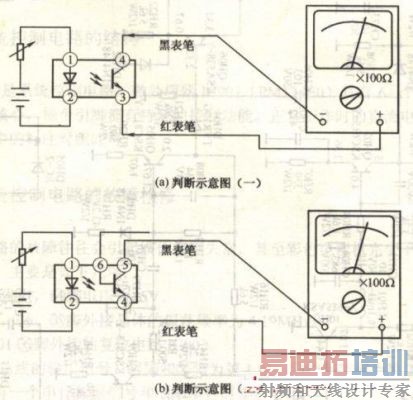

　　光电耦合器的1、2脚之间的发光二极管具有单向导向性，用万用表的R×100Ω挡测量，正向电阻值应为无穷大;当1、2脚之间的发光二极管的电阻值变小时，流过发光二极管的电流增大，3、4脚之间的电阻值变小，1、2脚之间与3、4脚之间的正常阻值应为无穷大。

　　光电耦合器1～2、6～5、6～4脚之间均为PN结，都具有单向导电性，而5～4脚之间是晃通的。当给1、21脚通电时，5、4脚导通，其阻值变小。
