请进,这个问题不解决,迟早出大问题附文件下载

录入:edatop.com    点击:
今天好烦啊.一块4层的PCB,在POWERPCB2007里面做好后输出GERBER发出给PCB厂,收到PCB后发现PCB存在电源短路,用CAM350一检查,天啊...同一个文件,在CAM350 V9里面打开,有三处过孔是接地的,而在POWERPCB2007里面VERIFY PHOTO又是正常的..PCB厂说是我文件的问题.想起来太可怕了,以前我常发出文件后直接做几十K的订单,这个问题不解决,岂不是迟早出大问题?
IFhK7tr0.zip

软件文题,不是你的问题

发文件上来让高手帮忙看看吧看看是什么问题这样我们也可以学习避免以后犯错

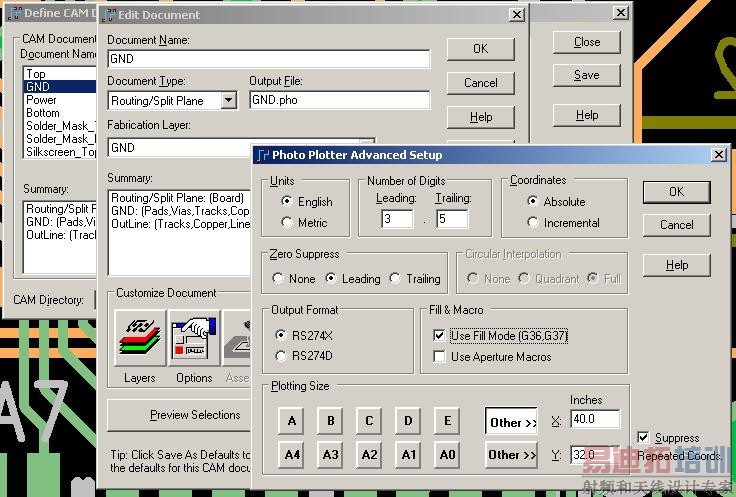

你输出文件时有问题,点File/cam/Edit/Device Setup/Advanced在Photo Plotter Advanced Setup对话框,把里面唯一的对号去掉就可以了.

什么意思没看明白

不明白

你怎么到处发贴啊?我知道了,是POLYGON的问题,你参考下这个帖子,你的板厂一定只用了350做的,其实在不同的软件中POLYGON的显示是不同的(GCCAM,GENESIS,CAM350不同版本)

看来问题不小啊!

看看


唯一的“对号”是什么?
