POWERPCB中如何做拼板，拼版的时候如何指示V-CUT和邮票孔？
录入：edatop.com 点击：

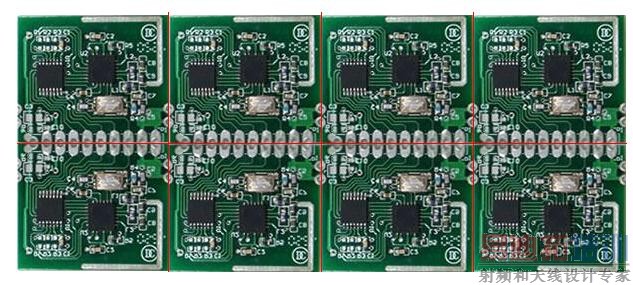

请问各位GGJJ,在powerpcb中如何把小板子拼成大板子,应该注意那些地方?在拼版的时候如何做V-CUT和邮票孔,是有专门做这个的功能么,还是需要指示给PCB生产厂家?
好像CAM350里可以吧，这个不是很清楚，请高手解答
我们一般是转成dxf，用autocad直接拼外形给厂家。拼完后的拼板尺寸需要大于100mm * 100mm。根据回流焊方向，最好加上5mm的工艺边。拼板时的邮票孔厂家会自己处理。
以前听说过可以在POWERPCB里拼的，请用过这个功能的GGJJ帮忙,教授一下.
同意思三樓的做法我公司都是這樣做的目前沒有聽說過在Power PCB 里可以拼
