pads2005不能增加过孔

录入:edatop.com    点击:
各位XDJM有没有发现PROTEL PCB文件转换为PADS2005 PCB文件后,布线时竟然不能增加VIA,有哪位知道是什么原因吗?

设置的问题。在规则里检查下。

你给人家讲具体点吗,哈哈

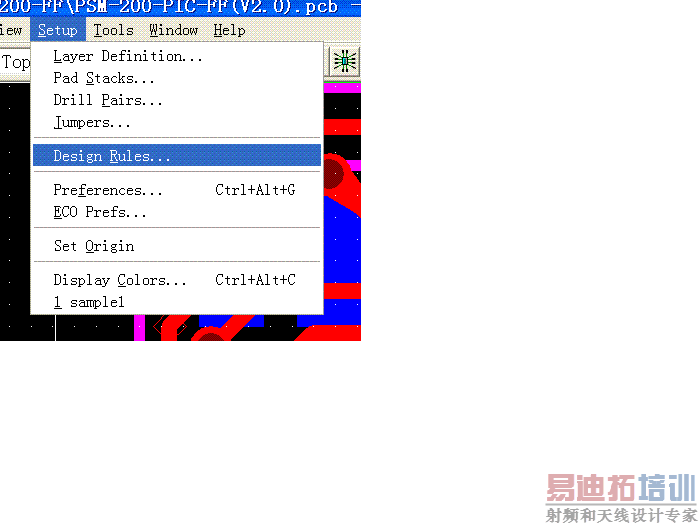

Setup---Design Rules...---Default---Routing---在此對話框(Routing Rulesefault Rules)的最後一項(Vias項)將左邊的孔的類型Add到右邊即可

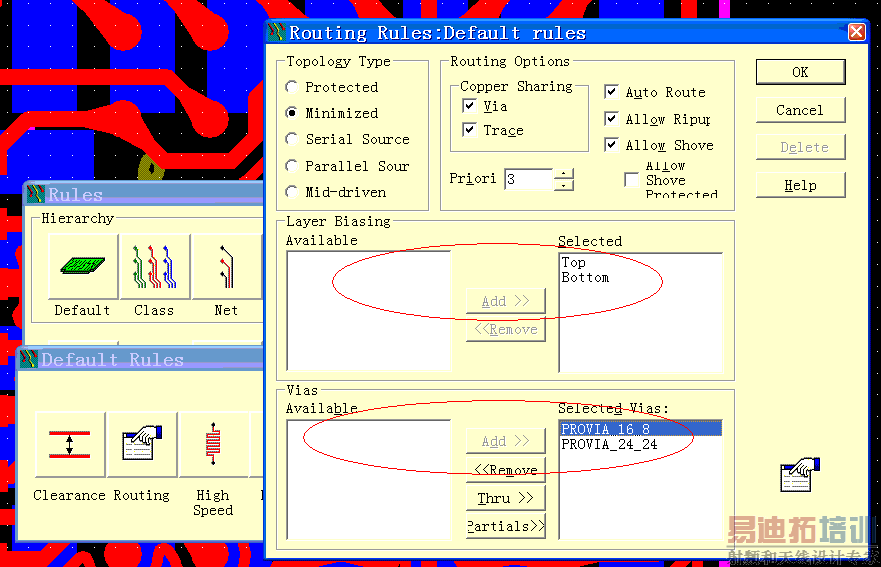

如图.如果在某个层不能走线,则查看下Layer Biasing.如果有过孔不能用,则查看下Via设置.

我就是無法將圖片COPY上來樓上的你的圖
