求助PADS铺铜技巧谢

录入:edatop.com    点击:
求铺铜技巧:我只知道使用 tools ->pour manage 的food all 来铺铜 .每次打开以前的设计时,要看铺铜就要用这个,感觉不对,求高手指点!

楼主发的三个问题我都知道答案,但因楼主发贴内容与标题不符,不予回答。
如果是求助的话请带“求助”一类。

view/net/ok

view---net---ok

如果是出Gerber,最好重新敷铜一次,以免出错。

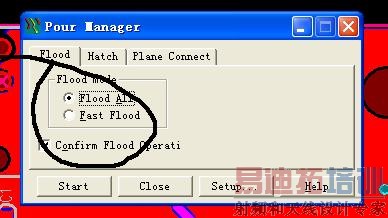

PCB设计完成时tools ->pour manage 的food all 来铺铜,最后检查无误存档,每次打开此设计时,建议这时选tools ->pour manage的Hatch all,就算出Gerber也没问题的

顶,七楼。说的最全面,最正确。

用tools ->pour manage的Hatch all,这个是重新显示的意思.通常用在检查时的操作 tools ->pour manage 的food all 是重新灌的意思,是通常用在出GERBER前的操作
