覆铜选项里的"solid Copper"是什么意思?

录入:edatop.com    点击:
请问覆铜选项里的"solid Copper"是什么意思?在哪种情况需要沟上呢?
谢谢!

没看到这个选项,在哪呢?

不好意思,我忘了上图了.明天补上...

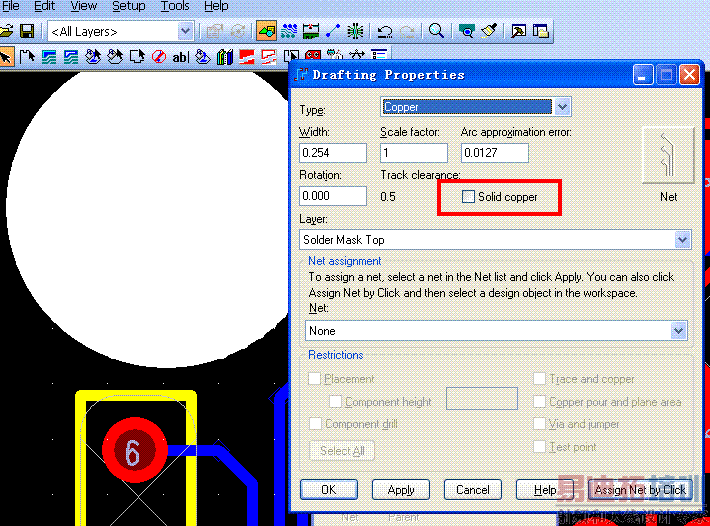

图...

终于可以上图了,原来是Firefox对论坛的支持不好,所以上图没反映,改用IE就好了.

继续请教......

楼主是不是用2007版的?

QUOTE:Filling a Shape with Solid Copper
Copper is filled using the settings of the Copper Hatch Grid and the Drafting Default width. You can ignore these settings and fill a shape with solid copper. When you create chamfered paths, they are created with solid copper.
QUOTE:Select the Solid Copper check box.
Tip: The Solid Copper check box forces copper to use trace clearance rules.

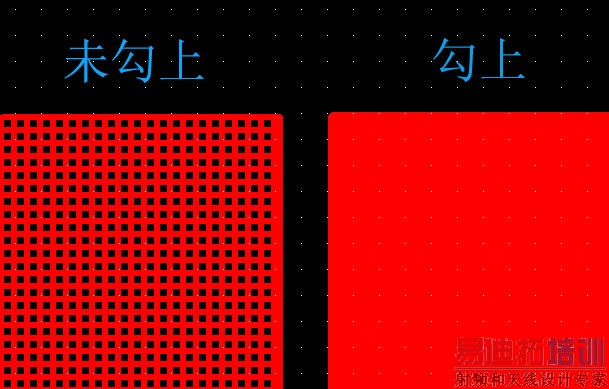

勾上的时候,铜皮会忽略网格和线宽的设置,直接填满铜皮。如图,hatch grid:50,line width:25
