在PADS LAYOUT中遇到这样一个问题.一块双面板前两天都可以打通孔,现不能打了,只有在第一层到第二层可打通孔.如要在第二层打孔到第一层现不行,并且有时在第二层中画信号线暂停时都会把所画的信号线自动删除, 但是在PADS ROUTER中画线又没有问题,我想这个问题可能与设置没有关系,但我又不知是什么原因.在打过孔时提示是: there is no proper via type 这儿没有标装的过孔类型,实际上是有的.

关注下....奇怪的问题,我以前遇到过一个问题,第一层不能走线,其他层可以,重装软件也不行。后来换了个主机。

把文件发上来瞧瞧

这里没有办法上传文件

我发给你(lixuejun_2)邮箱了,你帮我瞧瞧是怎么回事,望有答案

规则设置有问题

能不能说具体一点.是否可以把我给你的文档,你更改后的文件发给我,并说明具体的地方。我左看右看规则设置都没有问题

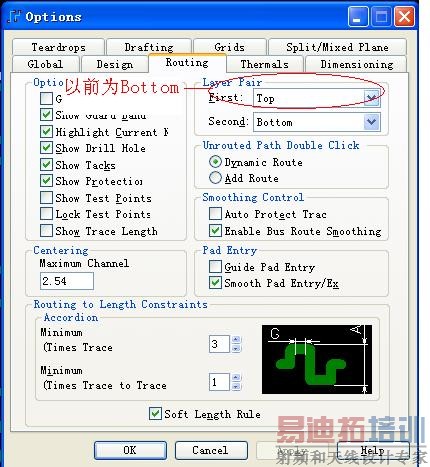

很多朋友都遇到不能打过孔的问题,一种就是没有过孔类型里面没有过孔。一种就是层的设置有问题。遇到不能换过孔的,是因为过孔类型里面就只有一种过孔,至少得有两种以上才能换过孔啊。

出现机会最多的还是8楼的情况,我第一次不知道,用了一个备份文件重画的,一个简单的设置让我多画了十分钟.
