半个过孔的元件如何做?

录入:edatop.com    点击:

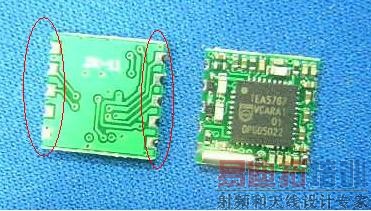

在POWERPCB中如何做下面这样的电路板边上的连接孔?是做半圆的过孔元件吗?POWERPCB中可以做吗?还是有别的方法做.



这是个收音模块吧,我想这个小板是这样做出来,焊盘和过孔放在板边上,做板的时候切掉了,用到它的时候就做一个10PIN的封装就可以了。它是焊在另一个板上的。

楼上说的对呀

楼上说的对呀

楼上说的对呀

2楼的说的对,是个FM模块的电路板.但是如果我做的是拼板,很多这样的小板子做在一起,拼板如何处理?

还不是一样!板厂会帮你处理

楼的说的对,是个FM模块的电路板.

做的时候放全焊盘,厂家自然会给你截掉的。

可做半筐的时候向内挖半个圆就好了
