请大家帮帮忙.

录入:edatop.com    点击:

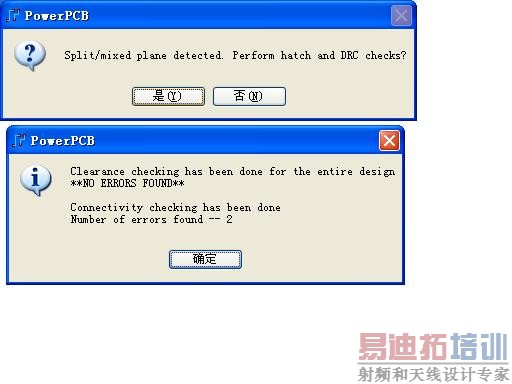

我出GERBER时怎么有这样的对话框,我朋友说不理,可是发现有二个没有连上,怎能不理,但不出GERBER时,用DRC没有发现有两个没有连上.好奇怪,怎么处理.请大家帮帮忙

错误有检查到了啊,你找找位置,图上会显示出来的,除非是你的颜色设置不当隐藏了,搞定错误再出GERBER

LAYOUT了这么久的板,只能说需要检查安全间距才会用到颜色设置不当隐藏.可连通性就不用了.请大家继续发言.

我的意思是说连通性有错误的地方会显示出来

我不出GERBER 时,用DRC,没有发现错,可出GERBER就出现上面的对话框,说有两个错误.我打开第三层是有二个错误标识.可我就是就是看不出来他们没有连上.请大家继续发言.

麻烦了,又是我,呵呵!你能把图发给我看看吗?好像对你这问题有点心血来潮了呵呵!MSN:

楼主出gerber前查错只查了clearance没有查connectivity吧??或者没有查plane那一项?

全都检查好了,没有问题我才敢出GERBER 的,可一出GERBER就有这个问题.真够伤脑筋

问题已找到,是电源层有一处没有连上,我试过两种方法都可以解决。你昨天试过后,OK了没有?

做PCB LAYOUT心细很重要!
