这个问题难道没有人懂?

录入:edatop.com    点击:

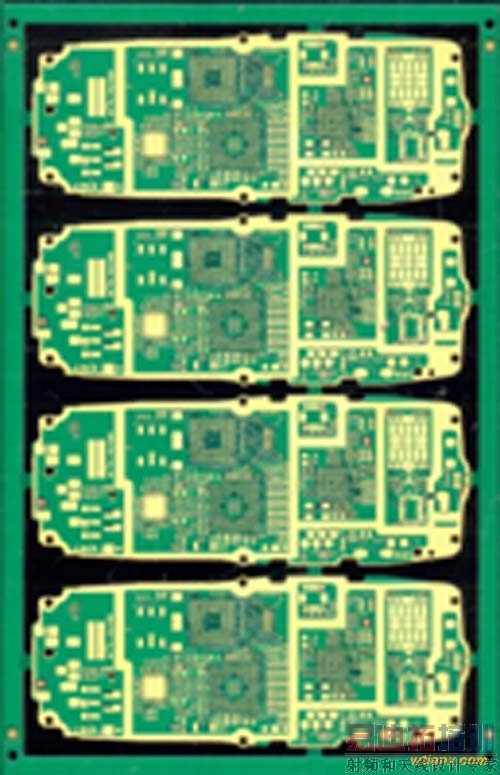

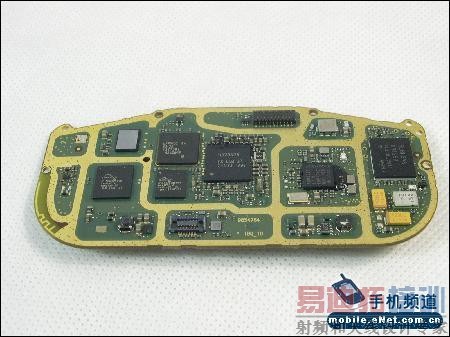

有很多电路板周边上那一圈绿油都被设计成去掉,露出铜皮,手机板更是如此,每一个区域都是用阻焊层在铜皮上画线分开(当然有的地方是为了焊接屏蔽罩而去掉绿油)。我是想问各位大哥,就让绿油覆盖在铜皮上不行吗?把铜皮上的绿油去掉到底起什么作用?露出一圈圈的裸铜难道只是为了好看?新手, 不明,期待高手解答。见下图


EMC and ESD.

我知道有的是为了增大电流,其它的有什么作用,不知道.

正确,手机板周边上绿油去掉,主要是接屏蔽罩或和外壳的屏蔽层接触,尤其是老的诺基亚板子,他的屏蔽在外壳上,壳上有很多触片可以和板周边的铜接触。

更好的屏敝电磁和电场....

露出铜皮才可以上锡,上锡可增加铜皮厚度,改变形状,有利于加屏蔽罩和放电(ESD),和外壳亲密接触可降低人手对板内信号的影响
