看看我的pcb板怎么了?

录入:edatop.com    点击:

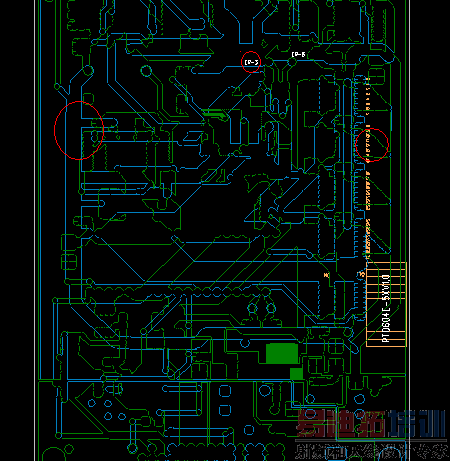

大家帮忙看看我的pcb,进入eco下,删除了所有的元件。想只留下外框和设计规则,但是怎么还有这些东西啊?这是什么东东,好像不可以删除。还是没必要删除的。丝印怎么删除呢?

按命令spo就沒啦,那是你之前有鋪銅.Slect anything的方式下除broad outline以外的東東都可以刪掉.


那这个上面的东西应该要怎么删除呢?不是很明白的

这是灌铜的边界图,你可以键入 po 回车上边的就不见了,但会在靠近白色的边框处产生一个框,选择 share 点选哪个框,再按 delete 就删掉了

按po这些边是不见了。可是还有一些大的边框啊?怎么办?而且不是您说的那种边框,是n个边框。上图中橙黄色的边框也并未消失,怎么样去掉?您说的但会在靠近白色的边框处产生一个框,选择 share 点选哪个框,再按 delete 就删掉了中share是什么东西,怎么delete啊

因为当初这块板用plane area画了铺铜区,share 就是指这个plane area,可以选中整个share然后delete.呵呵,不要说您您您的,大家都是学习,互相讨论.

没有delete那个键啊?在eco模式之下只能删除元件网络和连接啊

键盘上有这个键…….没有的话你把键盘砸了吧….. 所以删shape不必到eco模式删………

谢谢!搞定了。多谢了

不用客气,多练习就会了,加油.
