8层板在出光绘文件时出错的问题

录入:edatop.com    点击:

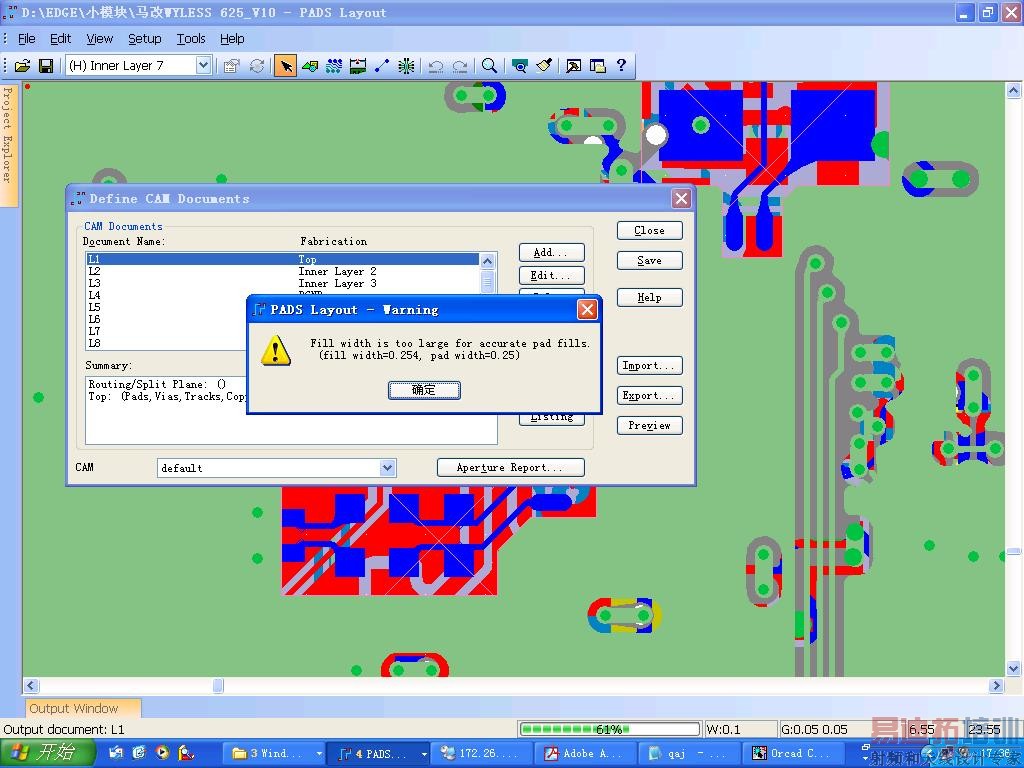

我的8层板在出光绘文件时出错了,想请高手帮帮忙。

不知道,帮你顶.

是不是铺铜的边框太细了,加粗至2.54看看,如果有需要,发给我看哈!邮箱资料中有.

我把铺铜的边框也改了,还是不行啊.

是不是有元件斜着放了?

看不明白信息太少了

啊這之前也出過這樣的情況你雙擊該層進入 Edit Document 對話框---Device stup...---Fill width:1010改成1

各位如何上傳附件啊如何在這面上貼圖片啊

我在去看看,谢谢各位

Pearl101,谢谢你的答案我搞写了,但没有问题地方要改吗?
