LTC4366浪涌抑制器入门简介

录入:edatop.com    点击:

概述:

LTC4366浪涌抑制器可保护负载免遭高压瞬变的损坏。通过控制一个外部N沟道MOSFET的栅极,LTC4366可在过压瞬变过程中调节输出。在MOSFET两端承载过压的情况下,负载可以保持运作状态。在返回线路中布设一个电阻器可隔离LTC4366,并允许其随电源向上浮动;因此,输出电压的上限仅取决于高值电阻器的可用性和MOSFET的额定规格。

一个可调的过压定时器能在浪涌期间避免损坏MOSFET,而一个附加的 9s 定时器则为MOSFET提供了冷却周期。停机引脚负责在停机期间将静态电流减小至14 A以下。在 一个故障发生之后,LTC4366-1将锁断,而LTC4366-2则将执行自动重试操作。



特 点

坚固型浮动拓扑结构 宽工作电压范围:9V 至 >500V 可调的输出箝位电压 控制 N 沟道 MOSFET 可调保护定时器 内部 9s 冷却定时器 停机 IQ < 14 A 采用 8 引脚 TSOT 和 8 引脚 3mm x 2mm DFN 封装

应 用

工业、汽车和航空电子浪涌保护 高电压 DC 分配

典型应用:

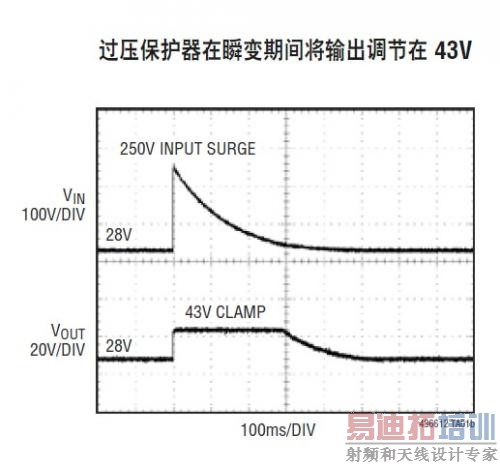

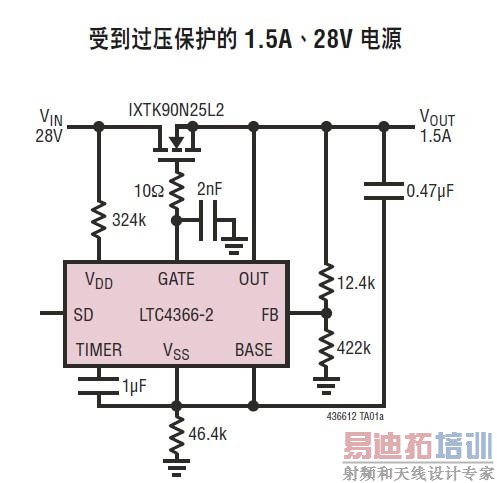

典型应用1典型应用2



引脚配置:

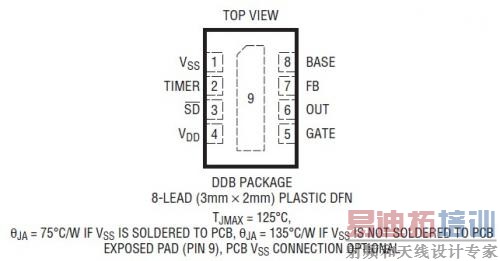

引脚配置1引脚配置2



更多技术文章欢迎访问凌力尔特社区!
