初识PI Expert的开关电源设计

闲来无事，看看开关电源！

PI Expert 安装上XP已经有段时日了，老早的想写一篇很基础的入门帖子，直到今天才得以完成，下面把这段过程写了下来，因为天马不是专业的开关电源设计人员中间描述有所疏漏还请大家拍砖，天马扔得出砖块，接得住砖头. 开关电源软件的安装包不大，才几十M，相比一些常用的工程软件可谓是小巧玲珑。

闲话少叙，下面我们开始PI Expert 的设计之旅。 安装好的软件图标如图1所示

图1

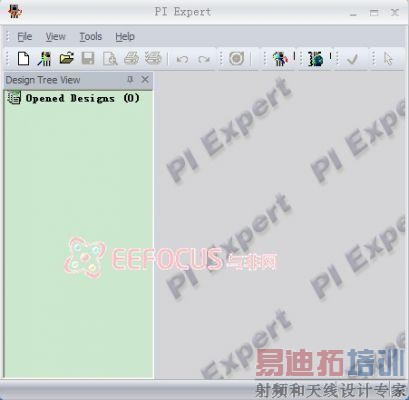

上面的图标是 PI Expert ，下面的是PIXls Designers。首先从 PI Expert 开始。 打开 PI Expert之后出现的界面如下图2所示，界面很简洁：File，View， Tools， Help.



图2

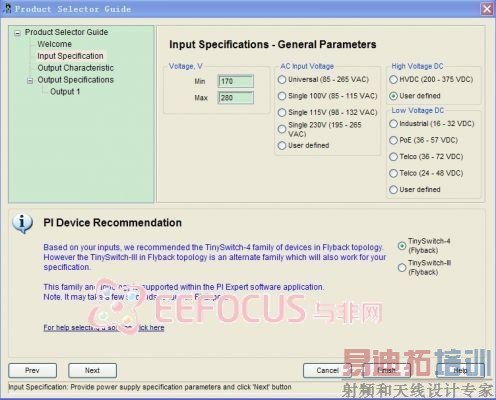

菜单栏下面的快捷按钮时菜单栏中功能的直接显示方式。File中包含了Creat new Document 选项和Prodect Selector Guide这么一个选项，在Tools中含有PIXls Designer 以及PI Viwer的选项。如果仅仅采用本地设计的话，有了这些按钮就可以满足我们的要求了。 首先从File 一项开始讲起。 Prodect Selector Guide是一种快捷的开关电源配置方式。你根据自己的需要设置所需的电源芯片输入电流，功率，最高max和最低min限制电压（AC/DC，注意选择AC就不能选择DC了哈，这个你明白的），在选项中很根据你所选择的类型来配置好相应的参数，虽然这个软件不太智能，但是足够傻瓜～ 如果我们想要自己来设计参数的话就点击User defined 这样就可以按照自己的需求来配置将要产生的芯片初期的设计规格，在此天马就采用DC的开关电源芯片设计为例。 确定自己需要一款低压直流电源。如图3所示



图3



设置电源芯片的输入参数，只有输入了输入参数，软件才能根据你的要求来配置输出的限制和参数，防止你设计的电源是个自相矛盾的家伙。 Next～进入图4。

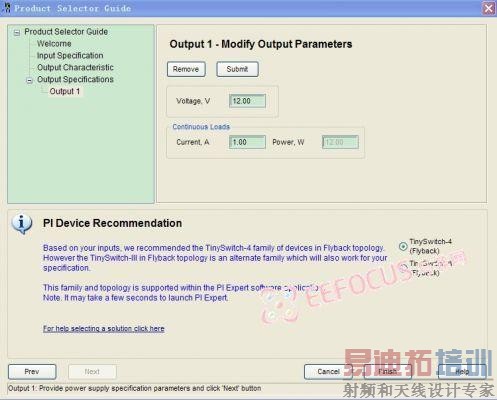

图4

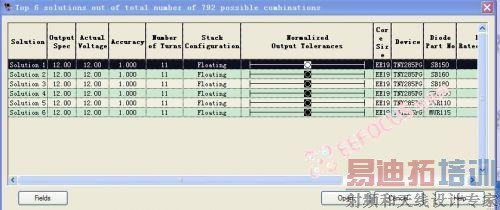

在这里我们需要添加Output Specification 也就是输出要求，开关电源具有多输出电压的特点，所以你可以根据自己的需要在芯片的输出项配置自己需要的电压1.8V，1.2V，5V等等板级常用的电压，在此我们仅仅添加一路输出电压即可。在添加好如图所示的参数之后我们会看到这个软件比较贴心的为我们在他的数据库中选出了一款芯片拓扑结构：Tiny Switch-4 Family in the FlyBack topology而且还给出了替换方案！这样我们就获得了一个初期的设计架构，点击Finish，让软件飞一会～waiting……我们看到了优化界面：optimization，如图5所示在这一界面中，我们获得得信息是，我们需要怎么优化我们的设计方案，以什么样的方式优化，采用什么样的开关磁芯类型Core range，优化的输出绕组个数Main output winding，随后我们OK～让软件再飞一会～得到了图5，共有了6组合适的解决方案，我们选择No.1 soulution 1，点击OPEN.

图5

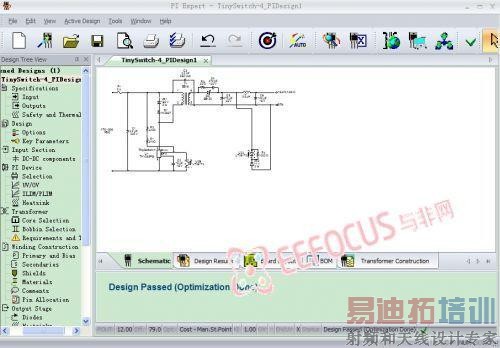

这样就得到我们的电路原理图Schmatic和数据Design Results，Layout还有跟具体的参数了。

上图6咯



图6     与网友天马行空直接对话可访问  初识 PI Expert的开关电源设计 更多学习笔记请见： 精彩开关电源设计软件PI Expert学习笔记，教你从零开始学习电源设计！
