MB39C601:恒流AC-DC LED驱动器快速入门指南

录入:edatop.com    点击:

MB39C601是一款恒流AC-DC LED驱动器,驱动功率5W~25W,支持世界范围85V~265V AC电压输入。该芯片支持可控硅调光,并带主动PFC,具有高效率、高PF值、低EMI等特点。适用于室内LED照明,如LED灯泡,LED灯管,PAR灯,吸顶灯等。

特性:

适用于LED照明应用 支持可控硅TRIAC调光 率因数>0.9 高效率>85%

频率设计:

30kHz至130kHz(取决于FB引脚电流) 适用于宽LED照明应用的输入电压: 85VAC至265VAC 通过检测变压器零功率来实现高效率和低EMI 内置各种保护功能: 欠压锁闭( U V L O ) , 过载保护( O L P ) , 过压保护 (OVP),过温保护(OTP)

封装

封装

SOP-8

3.9mm×5.05mm×1.75mm (引脚间距1.27mm)

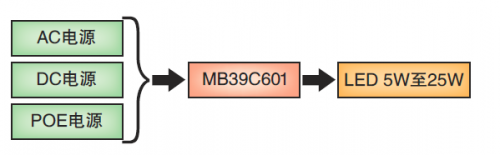

应用

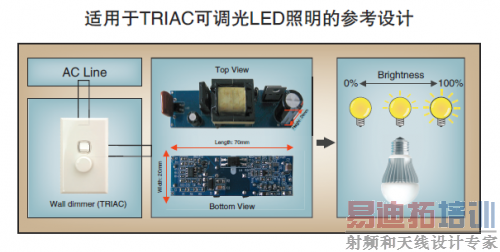

采用TRIAC调光器的LED照明

AC至DC转换

应用应用



推荐阅读:

MB39C601:恒流AC-DC LED驱动器重点特性介绍

摘要:MB39C601 是反激式开关调节控制器。它根据 LED 负载来控制开关导通时间或控制开关频率,从而实现对LED电流的调节。与LED串联的感应电阻(Rs)将LED电流转换为检测电压(Vs)。外部误差放大器 (Err AMP)对Vs进行比较。
