FL7730单级初级端调节控制器概述

LED照明已经发展成为最有前景的解决方案，能够替代如荧光灯和白炽灯等普通光源。然而，设计人员在最高20W的住宅和商业LED照明(包括灯泡、下射灯(GU10/E17, E26/27, PAR30/38)以及管/棒灯)应用方面面临着一些障碍。由于调光器兼容性的原因，在普通TRIAC调光器结构中实现LED调光能力会有相当的困难。此外，小空间尺寸仍然是一项考虑因素。

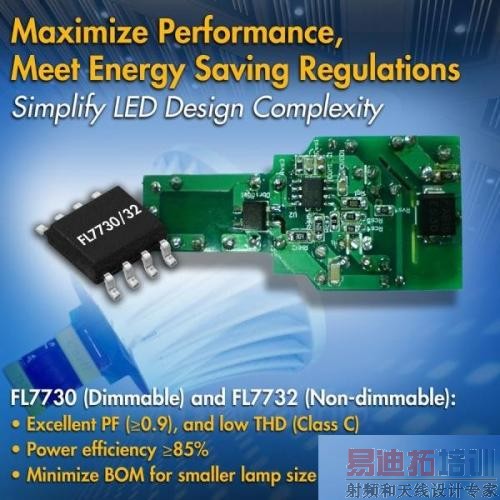

为帮助设计人员解决这些问题，飞兆半导体公司(Fairchild Semiconductor)开发出带有功率因数校正(PFC)、TRIAC和模拟调光能力的FL7730单级初级端调节(PSR)控制器，以及用于非调光应用的FL7732控制器。

FL7730是用于单级反激拓扑应用的有源PFC控制器，支持TRIAC调光和模拟调光，并通过使用飞兆半导体独特的模拟感测技术，可在从0至100%光输出的整个范围内实现无闪烁的TRIAC调光控制。

FL7730和FL7732结合了初级端调节和单级PFC拓扑，以期最大限度地减少总体材料清单(BOM)数目，比如输入电解电容和反馈电路，从而实现更加紧凑、寿命更长以及系统成本更低的设计。

为了提升功率因数和降低总谐波失真(THD)，这两款器件均具有恒定导通时间控制功能，带有一个内部误差放大器和低带宽补偿器。准确的恒流精度/控制(± 5%)可以精确地调节输出电流，并且不受输入和输出电压影响，使得设计人员能够实现更高和更好的照明质量。两款器件的工作频率正比于输出电压，以保证实现具有最佳功率因数/THD的DCM运作以及更简单的设计。

优异功率因数(PF)的实现 (>0.9)和较低的总谐波失真(Class C)，以及FL7730 高达85%的效率和FL7732 在非调光应用中高于85%的效率，使得两款器件能够满足全球范围最严苛的法规要求。

飞兆半导体为大(>50W)、中(20W-50W)、小(<20W)功率范围LED驱动应用提供完整的解决方案系列。我们的高集成度PWM和PFC控制器解决方案可以降低总体材料清单(BOM)数目以实现更小尺寸的灯具设计，简化产品设计，同时提高整体照明的效率。飞兆半导体产品系列范围广泛，从分立元器件到包含PFC控制器、高压栅极驱动器和MOSFET的集成式解决方案。飞兆半导体致力于推动节约能源和满足最严苛的能效法规要求，开发出一系列创新产品，能够最大限度地提升性能，同时减少电路板空间，降低设计复杂性和系统成本。而且，飞兆半导体拥有由在线支持工具、现场应用工程师及多个配备功率工程师的区域中心组成的全球功率资源中心(Global Power ResourceSM Center)，建立客户产品设计技术支持的行业典范。

推荐阅读：

1.FL7730单级初级端调节控制器应用指南（独家）

摘要：Fairchild 公司的FL7730是高度集成的PWM控制器,为单级反激转换器提供增强的性能,其有所有权的TRUECURRENT™拓扑简化了LED照明的电路设计. 应用电压80VAC ~ 308VAC,起动电流20uA,工作电流5mA,采用跳频有更好的EMI性能,主要用在LED照明系统.本文介绍了FL7730主要特性,方框图,典型 应用电路以及采用FL7730的TRIAC调光180V-265VAC和90-140VAC 的LED驱动器参考设计电路图。

2.FL7730应用：TRIAC调光LED驱动器设计指南(独家收录）

摘 要：对 于TRIAC调光LED灯泡，目前最大的问题在于调光器的兼容性。传统TRIAC调光器的原始设计是要处理数百瓦白炽灯泡消耗的功率。消耗功率小于 20W的LED灯泡，会和采用由大功率开关器件构成的调光器产生相互影响。如果调光器和LED灯泡的相互影响不稳定，会出现可见闪烁。
