手机充电器：想法好, 实现差

人们偶尔会碰到一款很简单、实用、功能性强的装置，然后很乐意地把它归置到已经超载的工作包中，直到有一天由于未知的设计因素而坏掉。这里，我是指一个便宜的USB电源连接器。

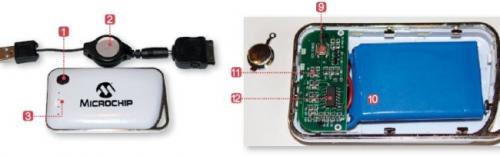

不久前我刚从Microchip公司得到了几只这种连接器。这个简单的手机备用电池是由一家无名的中国公司生产的，上面印有一个Microchip标志。从销售角度看，这一想法不错。然而有讽刺意味的是，其内部压根没有Microchip 的元件。主要器件来自德州仪器公司(Texas Instruments)，是LM324 运算放大器，另外还有一个USB电源检测器和电池充电电路。

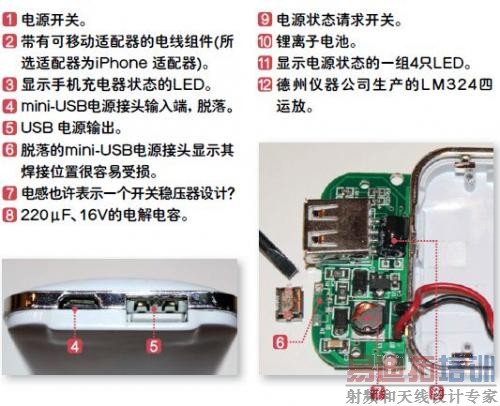

我可能需要大家的帮助才能把其他的元件都一一鉴定出来。但是一个庞大的( 相对电路板尺寸而言)电感和一只22、16V电解电容器告诉我，U1(标有DKJ8)可能是一个低频开关电源电路的输出晶体管。

无论怎样，这都是一个把有用设备做烂的经典例子：一个设计很差的mini - US B输入电源接口，在我最需要的时候却脱落了。如今，这个设备已经没有用了，除非我把它再焊好。从焊接位置的大小及其在连接器下所处的位置来看，修理似乎是不可能的。欢迎大家给我提供修理建议。目前看来，对于认为MCU 或处理器是一个先进系统最重要部分的人们来说，这会是一次有意思的教训。如果接头坏了，则一切恢复都毫无价值！

由于愚蠢的投机取巧行为致使好的设备或设计无法使用，这样的事情您多久会碰上一次？

..............................................
