分压式共射放大器故障分析教学

录入:edatop.com    点击:

0引言

电类(电子技术、电子信息、电气工程、机电一体化、计算机)专业学生都必须学习《模拟电子技术》这门课程。它是一门实践性很强的学科,要求学生经过学习最终能够做到理论联系实际,分析并排除具体电子电路中的故障。放大器在模拟电子技术教学中是学习重点之一,尤其是分压式共射放大器在实际电子产品中十分常见。本文即是作者对这种放大器故障检修方法的具体介绍。

分压式共射放大器,由于能够较好地稳定静态工作点,所以在很多电子产品中得到极为广泛的应用。本文的主要目的在于针对分压式共射放大器电路中各个元器件(三极管、各个偏置电阻、相关焊接点)发生故障后,电路的直流电压出现的各种可能情况做出详细分析。(侧重于直流状态的分析,交流分析于故障而言相对简单不作详述。)我们对于放大器进行检修时,首先用万用表检测其三极管三个电极对地的直流电压(电位)以判断三极管是否工作于放大状态(根据三极管处于放大状态的条件:发射极正偏,同时集电极反偏)。从右图可见,这个分压式共射放大器电路中核心元器件三极管Q1的三个电极直流电压是正常的,该三极管处于放大状态(发射极正偏,同时集电极反偏)。NPN型三极管绝大部分为硅材料,发射极死区电压约为0.5V,发射极正偏导通后电压约为0.7V.放大状态时管压降UCE>1V并且小于直流电源电压VCC.

1故障分析

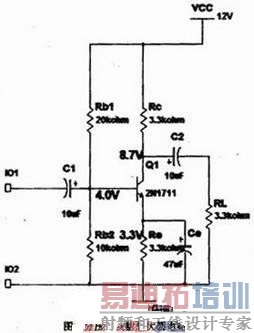

作者采用江苏绿扬集团扬中市绿扬电子厂生产的YB02-2模拟电子实验箱进行了以下实验,放大器的输入端没有交流信号源,所以放大器处于纯粹的直流状态。经过理论计算得到图1电路中放大器正常工作时的各极直流电位分别标在图1中,易见此时三极管Q1发射极正偏、集电极反偏,同时管压降UCE>1V,三极管处于正常放大状态。作者把各种情况下电路出现直流故障现象的数据实际记录如下,然后针对不同的故障现象进行理论方面定性或定量的分析。

1.1故障现象一

UC=12V,UB=0V,UE=0V.

分析故障原因:从三个电极直流电压可知,三极管处于截止状态。因为UB=0V即Rb2电阻上没有电流流过。Rb2电阻中电流来自于Rb1电阻,所以这种情况只可能是Rb1电阻或相应焊点发生开路。易知这时IB=0,根据三极管原理,没有IB就没有IC、IE(受控源)。故IC=0,IE=0.

1.2故障现象二

UC=6.4V,UB=7.0V,UE=6.3V.

分析故障原因:三极管的两个PN结都处于正偏状态,并且管压降UCE=0.1V,三极管处于深度饱和状态。三极管,其IC、IE都受IB的影响。此时饱和状态IB势必较放大状态时大得多。对于三极管基极满足KCL定律:IB1=IB2+IB.IB变得很大,很可能是IB2变得很小,即Rb2或相关焊点开路造成。IB变得很大,相应的IC、IE也变得很大(见图2所示),进而使得URC变大,所以UC较放大状态时小;URE变大,所以UE较放大状态时大。相应的管压降UCE变得较放大状态时小得多。

1.3故障现象三

UC=1.1V,UB=1.8V,UE=1.1V.

分析故障原因:三极管的两个PN结都处于正偏状态,并且管压降UCE=0V,三极管似乎处于深度饱和状态。但如果真是这样,就会出现:相应的IC、IE也变得很大,进而使得URC变大,相应的UC应较放大状态时小;URE也应变大,相应的UE应较放大状态时大。可事实不同:UE较放大状态时小很多。可见IE事实上变小了。据KCL:IE=IB+IC.易见IB并没变大(IB如果变大,将导致IE也变大),IC只会是变小了,即Rv开路变大了。

1.4故障现象四

UC=12V,UB=4.0V,UE=3.6V.

分析故障原因:三极管的发射极电压UBE=0.4V,小于死区电压。故该三极管处于截止状态,故IB=0,IC=0,IE应该也非常小。所以使得UC=12V.(故障一已经分析)相应的UE却反而变大了。这只可能是RE开路变大了。

1.5故障现象五

UC=12V,UB=1.32V,UE=1,32V.

分析故障原因:三极管的发射极电压USE=0V,小于死区电压。显然该三极管发射极已经击穿了,该三极管处于截止状态,故IC=0.所以使得UC=12V.(故障一已经分析)此时矗应该也非常小,使得UB较放大状态时小。

1.6故障现象六

UC=5.8V,UB=5.8V,UE=5.2V.

分析故障原因:三极管的发射极电压UBE=0.6V,大于死区电压。该三极管处于导通状态。但是,其集电极电压UBC=0V,集电极应已经被击穿。此时IC变得很大,据KCL:IE=IB+IC,相应的IE也变得很大。所以才会出现UE较放大状态时大。

1.7故障现象七

UC=6V,UB=4V,UE=6V.

分析故障原因:三极管的两个PN结都处于反偏状态,三极管处于截止状态。如果三极管本身没有损坏,那么会有IC=0,IE=0.并且会出现:UC=12V,UE=0V.但事实却不是这样,UC=UE=6V.这个事实只可能是三极管本身被击穿,造成C极与E极短路了。这时,IC=IE较放大状态时大得多。所以实际的UE较放大状态时大得多。

1.8交流故障现象简析

耦合电容C1、C2如果处于开路状态时,信号将无法向后级传递。示波器很容易检查出此类交流故障的原因(采用一根导线短路被怀疑的电容两端也能查明故障原因)。发射极旁路电容CE正常工作时,交流电压放大倍数约为几十倍:发射极旁路电容CE开路时,交流电压放大倍数一般不足二倍(示波器很容易检查此类交流故障的原因);发射极旁路电容CE短路击穿时UE=0V、UB=0.7V、UC=0.06V,此时发射极电流显然比正常情况大得多,最终使得三极管处于深度饱和状态,此时管压降UE
