为什么灌铜时同一网络却不能连导线跟焊盘？
录入：edatop.com 点击：

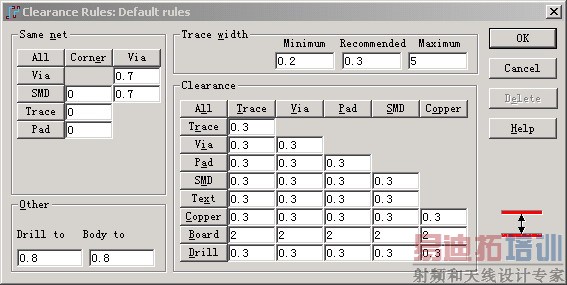

我做了一个PCB档，导线和焊盘是同一网络的，当我灌铜时把网络设成跟导线和焊盘一样却不能连导线跟焊盘，请熟手办我分析一下是为什么？而且设计规则里面的的同一网络的焊盘、导线与铜箔的间距设为0。而且我还把不同的的网络各项间距都设为0也还是不行。我设置的规则是这样的，大家请看图片：
我也碰到这个问题，经过多次尝试，发现可以这样解决：在PADS router里将所有的对象都锁定，然后自动布线，保存，在重新灌铜就可以了。我只找到这样的解决办法，不知高手还有没有别的更好的办法。这样做有一个问题：在file菜单的report里会报告有很多线没有布通，但是在Tool的Verify Design菜单下做连接测试时报告正常，我觉得是PADS的一个BUG，我已经这样做了很多板子，没有问题的！
非常感谢大哥慷慨相告你的经验，小弟也正在试各种方法，如果找到了一定发出来和大家一起分享！
共同学习，共同提高！不知道你试了以后问题是不是解决了！
不知道解决了没有啊？那上来分享分享！
学习呵呵
我还正为这个郁闷呢，哈哈，谢谢高手的解答
