如何在POWERPCB中铺铜时,使整个焊盘都与铜相连

录入:edatop.com    点击:
如题,各位大侠帮帮忙,谢谢了!

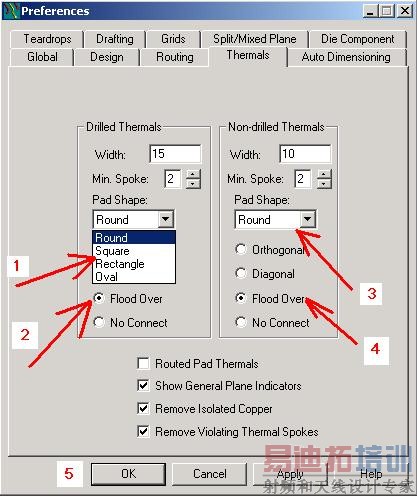

1.找到图中的设置菜单2将drilled(钻孔的)/non-drilled(非钻孔的)中的pads shape(焊盘形状)下的round(圆形)/square(方形)/rectangle(长方形)/oval(椭圆形)全部设置为flood over(灌满).3.确定就好了,

谢谢

不过每次只能选一种引脚,

铺铜时,使整个焊盘都与铜相连,这种方法不可取,最好不要这样做.

同意楼上的,最好用连接桥连接

楼上的,请讲出理由,怎么不可取?

在焊接时容易出现问题,由于使用这种焊盘使焊点处的散热面积变大,造成焊接困难,拆焊也困难,特别是双面板。所以建议使用热焊盘,减少焊接的困难,减少了热应力,对产品的质量有所保证。

帮顶
