初次布线，请大家拍砖头
录入：edatop.com 点击：

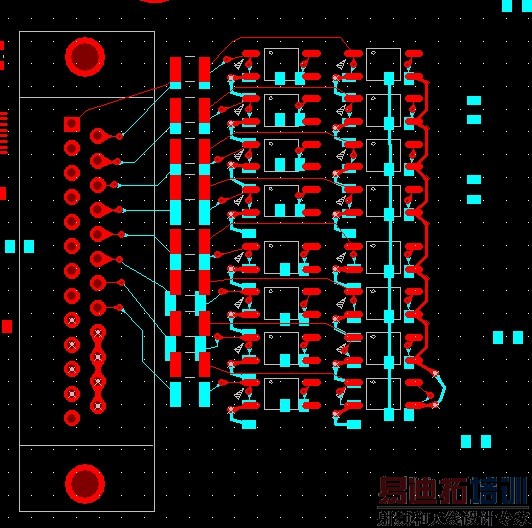

初次布线,请大家拍砖头,红色为top层,蓝色为bottom层,由于这一部分电阻电容很多,且在不同层,所以过孔比较多,恳请大家给提建议,多谢！
楼主的线走法不对啊,应该采用45度走线,怎么什么角度都有啊……..
只能是45度走法?45度走时用F3动态布线总是很多拐角.所以我就用F2任意角度走线了,请多多指教.
任意角度走线是大忌,有拐角是正常的.
慢慢来,比我第一次好.一次比一次好.元器件可排整齐均匀些,走线可粗些对称点,左边哪一排过孔可以不用吧,直从器件脚的底层引出.
多谢两位指导.左边的过孔省不掉啊,从上层到下层的连接只能通过过孔啊.
可以省掉,左边的connector管脚本来就是通孔,直接从bottom拉线出来就行.
奥,明白了,多谢kele,我继续改正.
好象这块板是4层板呀?
是的,确实是四层板,楼上好厉害.
