TLV320AIC3204系列DAC直流耦合的应用

录入:edatop.com    点击:

摘要

TLV320AIC3204[1](简称AIC3204)是一款超低功耗立体声音频codec,由于其出色的音频量化、处理性能以及超低的功耗设计,广泛地应用在便携式娱乐以及工业安防等语音设备中。本文从应用角度出发,介绍AIC3204 模拟输出端直流耦合的应用配置,便于用户在使用AIC3204 处理音频信号的同时,也可以很好输出直流以及其它低频控制信号,用于直流系统控制。

1. AIC3204 简介
AIC3204是一款使用灵活、封装小、超低功耗设计的立体声音频编解码器,具有出色的音频量化性能,同时内部带有可编程音频信号处理模块帮助用户实现多段EQ、DRC、AGC、3D等功能,图1为其其典型功能框图:


图1,AIC3204典型功能图

AIC3204主要性能特点如下:
• DAC具有100dB的信噪比,并带有可编程DRC功能
• ADC具有93dB的信噪比,并带有可编程AGC功能
• 超低功耗:内置PowerTune™超低功耗设计,可实现4.1mW立体声回放,6.1mW的立体声录音。
• 音频信号处理模块,允许客户实现可编程的多段1阶IIR、Biquad Filter、3D、Beep等功能
• 允许1.8V低电压单电源供电

此外,在一些应用系统中会涉及对直流信号的控制,AIC3204可以支持用户在模拟输出端使用直流耦合的方式来进行直流信号的采集与输出控制,如图2所示示意图,本文将对直流耦合的应用给出一些使用设计技巧。

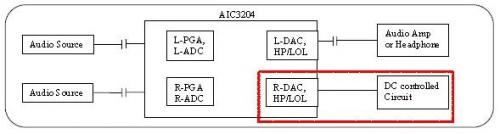

图2,AIC3204模拟输出端直流耦合示意图

2. DAC 模拟输出端直流耦合配置
AIC3204 内部具有丰富的数字处理资源,可编程的多段包括1 阶IIR、Biquad Filter、3D、Beep 等,供用户实现对音频信号的处理。在DAC 方面,提供25 种不同的Processing Block 模式供用户选择,如图3(规格书中Table 5-13)所示,在实际应用中用户根据对资源和功能的需要选择相对应的一种。

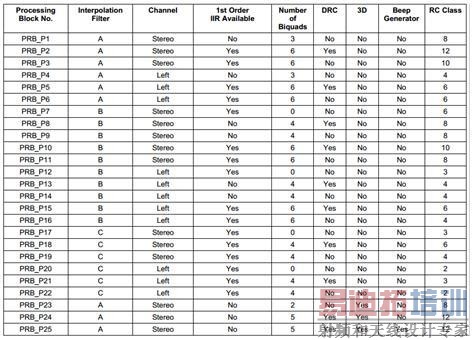

图3,DAC内置的25中处理模式

其中,对于一些音频和直流混合应用,有需要DAC 同时可以直流耦合输出的应用,推荐使用以下几种PRB_P 模式,它们不带有音频处理模块中常见的HPF(高通滤波器)效果,允许DAC decode 直流信号输出。

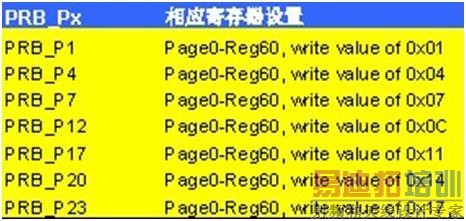

表1,可用于DAC直流耦合输出的PRB_P配置

3. 适用范围
本文适用于TLV320AIC3204系列,包括TLV320AIC3204,TLV320AIC3206,TLV320AIC3254,TLV320AIC3256,TLV320AIC3110,TLV320AIC3100,TLV320DAC3100,TLV320AIC3101。

参考文献
[1], TLV320AIC3204 规格书
