微功率AC-DC为智能家居提供电源动力

一、智能家居行业前景看好

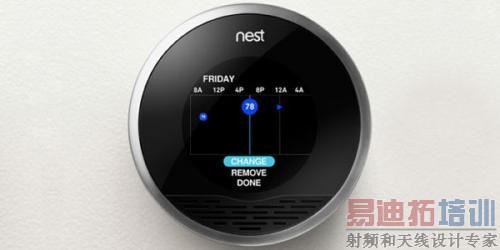

2014年刚开始不久，智能家居行业就有个重磅炸弹的新闻：即北京时间1月14日，土豪谷歌宣布以32亿美元的现金，收购智能家居设备制造商Nest。消息一出，立刻被业界视为智能家居即将迎来辉煌发展的大好时机。


二、智能家居控制终端对供电电源的要求

    1、超小体积
为给用户良好的视觉感受，智能家居终端的体积一般都比较小，多是呈扁平状，便于融入室内的环境中。这就对电源电路的体积提出了严格的要求：必须足够小。
    2、低待机功耗
智能家居终端常年挂在市电上，且很多时候终端都处于待机状态，为节能环保，降低能量的消耗，对电源提出了功耗方面的要求：低待机功耗。
3、长时间工作的可靠性
为终端供电的电源，其性能直接关系到智能家居终端的表现，进而影响家居环境的舒适度。极端情况下，电源失效，会导致整个智能家居控制系统失效，给用户的生活造成严重的影响。因此，对于给终端供电的电源，必须要求在设计的寿命内，都能持续稳定可靠地供电。

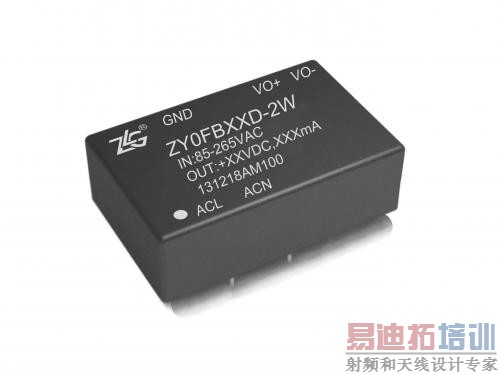

三、致远电子微功率AC-DC

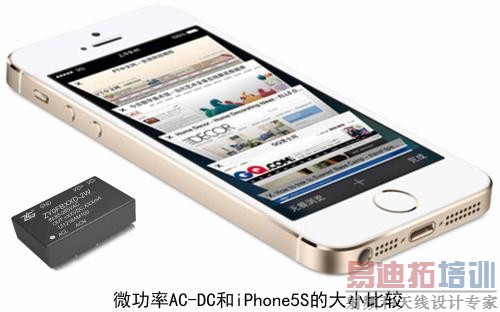

1、超小体积：方便嵌入智能家居终端，为终端提供电源动力


2、典型35mW的超低待机功耗
按一年计算，电源待机消耗的电能：0.035×24×365=306.6(瓦时)，还不到1度电。
3、多重保护确保电源的稳定性
    麻雀虽小五脏俱全，致远微功率AC-DC集成输出过压保护（电网波动导致输出飘高时保护终端）、过流保护、短路保护三大功能，为电源及终端的稳定运行保驾护航。

4、简便的应用
    致远电子的微功率AC-DC可不加任何外接电路直接工作，必要时，可按如下配置加外接电路，进一步的优化产品的性能。


典型应用电路说明：
1．FUSE为保险丝，建议1A/250V规格。
2．NTC为负温度系数热敏电阻，建议5D-9规格。
3．EMI滤波网络。
L：差模电感，建议电感值为2.2mH/50mA的色环电感。
Cx：X2电容，建议使用0.1uF。
4．Cy：Y2电容，建议100pF/400V
5．RV为压敏电阻，建议使用471KD14。
6．C1为输出滤波电容，容量越大，降低纹波的效果越明显，建议使用高频低阻电解电容，容量为470-680μF，耐压降额大于70%。C2为高频去耦电容，建议取104陶瓷电容。
