基于VIPER26LD的隔离反激AC/DC电源参考设计

ST公司的VIPER26LD是一款离线转换器。该器件是一种离线转换器，包含一个800 V雪崩耐用性电源，一个PWM控制器，用户定义的过流限制，反馈网络断线保护，迟滞热保护，软启动和安全自动重新启动（故障情况下）。

该器件提前频率抖动降低了EMI滤波器的成本。突发模式操作和非常低电耗，有助于满足节能法规所定的标准。

方案设计的系统框图及原理图

图1 VIPER26LD内部方框图

图2 VIPER26LD方案原理图

VIPER26LD主要特性

 800V雪崩耐用电源

PWM操作，频率抖动，用于低EMI

工作频率

- 60kHz的L型

- 115kHz H型

待机功耗《50mW在265VAC

限制电流设定点可调

板载软启动

故障状态后安全自动重启

迟滞热关断

VIPER26LD的应用

辅助电源电器

电能计量

 LED驱动器

SMPS机顶盒，DVD播放机和录像机

VIPER26LD方案总述

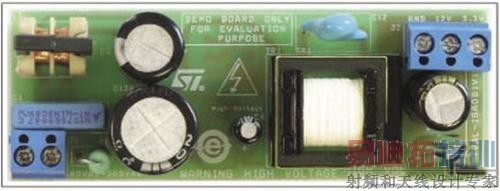

STEVAL-ISA081V1是一个隔离式的SMPS，能够在很宽的输入电压范围内，提供12W输出。它是专为电源而设计的，是低成本的和节省空间的解决方案。

STEVAL-ISA081V1 SMPS采用初级调节，产生12V额定输出电压。此板基于VIPER 26LD单片转换器在一个封装中，集成了高电压MOSFET和PWM控制器。

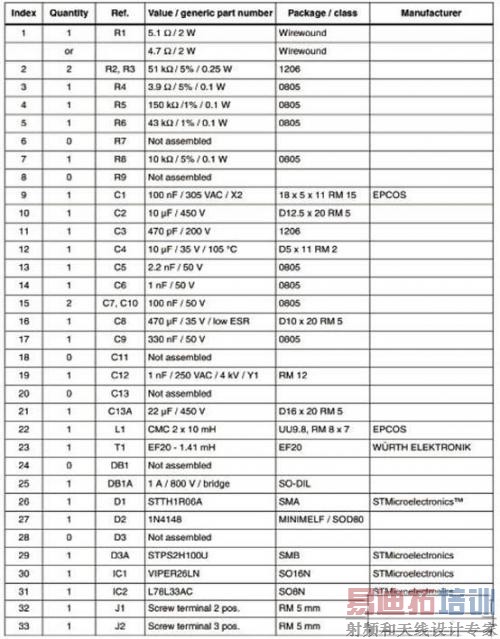

文件包含一个基本的技术说明演示板（原理图，PCB细节和材料清单），以及基本的测量（负载调节，效率，待机行为，EMI和热性能数据）。文件的最后部分包含了如何设置不同的输出电压（10V~18V），以及如何提高工作效率（最高86%）的建议。
