基于英飞凌ICL8002G12W调光非隔离球泡灯解决方案
录入：edatop.com 点击：
2014年3月4日，致力于亚太地区市场的领先电子元器件分销商---大联大控股宣布，其旗下品佳推出基于英飞凌可调光LED照明驱动芯片ICL8002G 的12W调光非隔离球泡灯解决方案，具有低成本、小体积、高效率、高功率因数等特点，适用于反激式隔离和降压式非隔离架构方案设计。
方案特点：
调光器兼容性高，无闪烁，调光曲线平滑
非隔离拓扑设计，输入电压Vs = 120VAC
高效率> 85%
低方案成本
高功率因数> 0.95
体积小（12W方案尺寸40x20x25mm)
集成完整保护功能
高压启动供电及数字式软启动

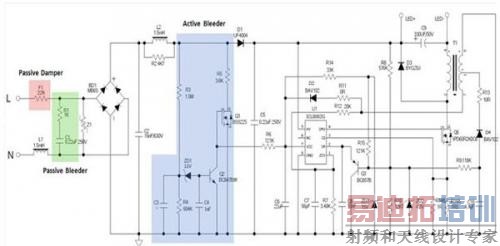

原理图：
原理图部件解析
F1（Passive Damper)用于抑制震荡和防止浪涌电流
R1 & C1（Passive Bleeder) 和R5，Q1（active Bleeder)用于维持调光器处于开通状态在低切相角位时。

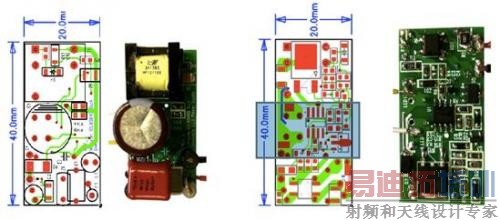

演示板：

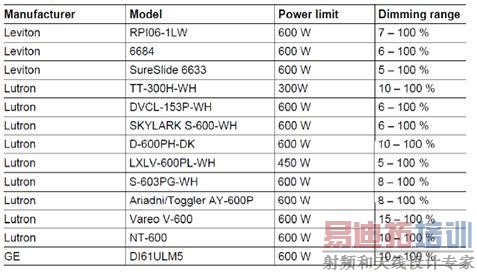

完成调光器测试一览：
