3 7W离线恒定功率LED照明驱动器设计

3.1 设计规范

表1 电气设计规范


3.2 原理图

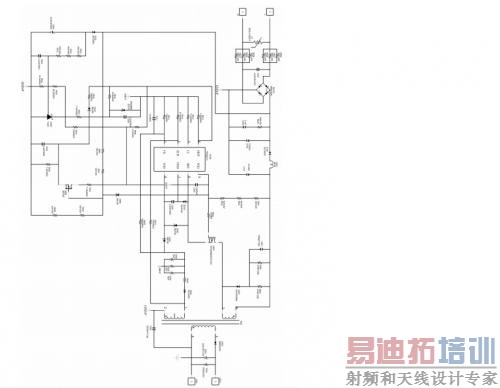

图4 PMP4304A原理图

3.3 PCB布局

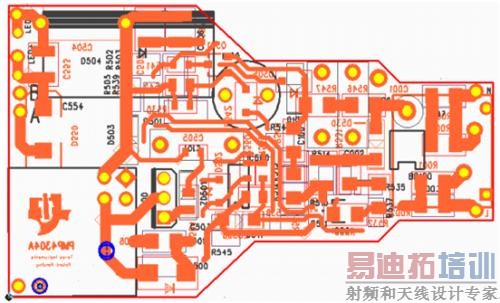

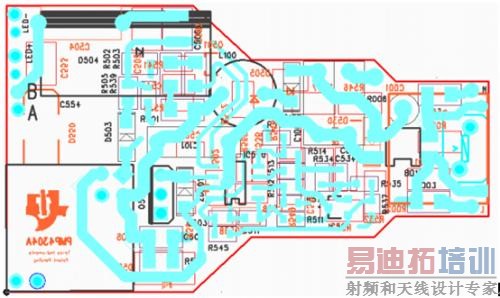

图5电路板组装图-层1

图6电路板组装图-层2

3.4效率

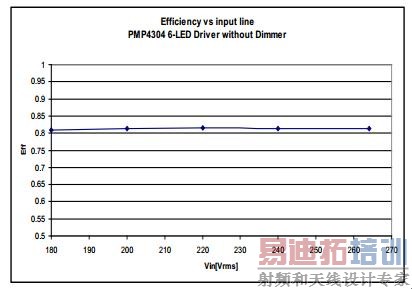

图7效率与输入电压的关系

3.5线压调节

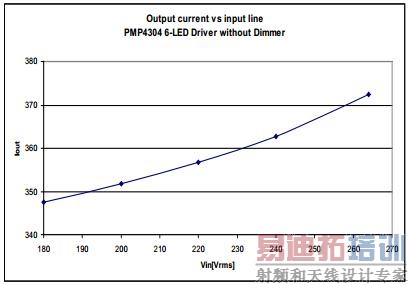

图8输出电流与输入电压

3.6功率因数

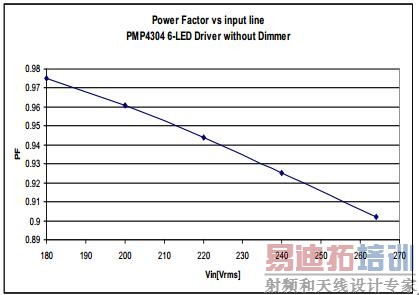

图9功率因数与输入电压的关系

3.7 TRIAC亮度调节性能

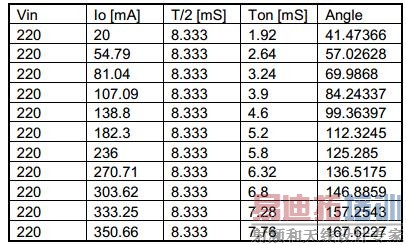

表2不同亮度调节器导通角的输出电流

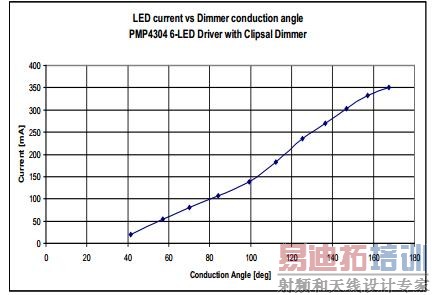

图10输出电流与亮度调节器导通角的关系

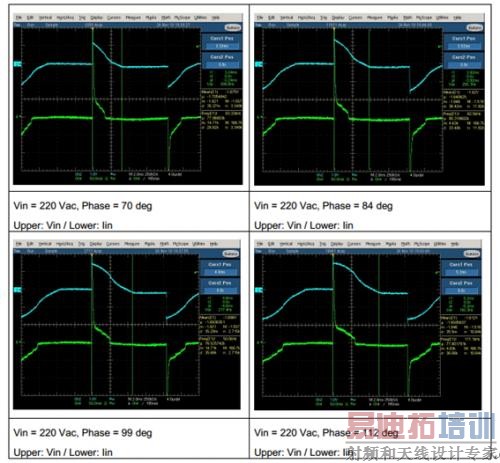

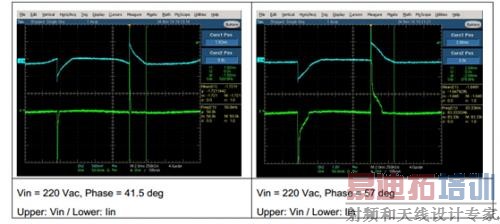

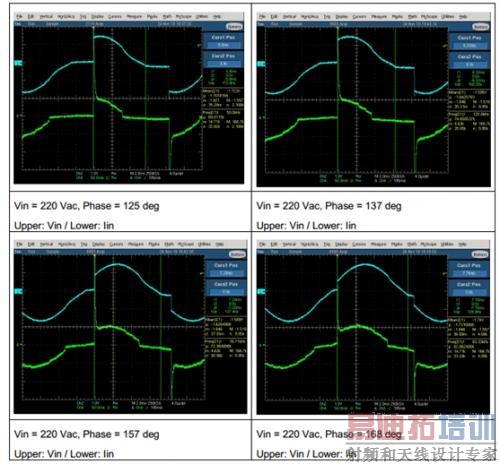

图11不同导通角的输入电流与输入电压

4结论

本文分析了一次侧恒定功率控制单级反相LED驱动器，并介绍了使用基于TPS92210的一次侧控制的优势。同时，我们还实施了一款实际的7W设计。它体现了TPS92210解决方案的诸多好处，如小外形尺寸、低成本、高PF和高TRIAC亮度调节性能。
