开关电源电路中拓扑电感的Saber仿真辅助设计

一、（输入输出）滤波网络在电路中的地位

拓扑电感（变压器）是拓扑需要，滤波电感是纹波需要，只有当拓扑电感不足以满足纹波要求时，才使用滤波电感（增加LC滤波网络）。

这意味着：

1、如果拓扑电感满足纹波要求，可以不要滤波电路。

2、当拓扑电感不能满足纹波要求时，才另外单独考虑滤波电路。

3、拓扑电感的主要任务是应对拓扑需要的能量转移，而不是应对纹波的。

4、滤波电路的唯一任务就是滤波，不干别的。

二、滤波网络与拓扑的关系

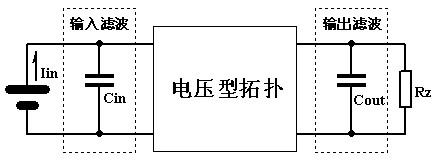

所有电压型拓扑总可以这样表达：

其中，输入电容Cin、输出电容Cout都的拓扑允许的，甚至是拓扑必须的。

同时，Cin、Cout也可以理解为拓扑本身的、自带的滤波电路。

这里，虚线内的滤波网络现在是一个电容，也就是二端滤波网络，但是它也可以是三端甚至四端网络。

注意：图中没有任何电感，拓扑的电感（或者变压器）在拓扑模块内没有画出来。三、输出滤波网络

对于大多数电压型拓扑而言，输出端总有一个电容Cout，而且这个电容就是滤波的意思。

一般情况下，我们总可以通过调整Cout的大小满足任何需要的纹波要求。

然而在某些情况下，我们无法通过调整Cout的大小获得需要的输出纹波，比如：

1、满足需要的纹波时，需要的Cout太大，成本和体积不允许。

2、在接近短路运行时（比如电焊机或者点焊机），普通电容的电流指标不能满足要求。

3、某些应用不允许太大的Cout存在，比如逆变系统，太大的Cout将导致控制的困难。

4、出于可靠性的考虑，在输出端不使用电解电容。

5、高精度电源，由于电容ESR的存在，始终达不到要求的输出纹波指标。

怎么办呢？

其实很简单：

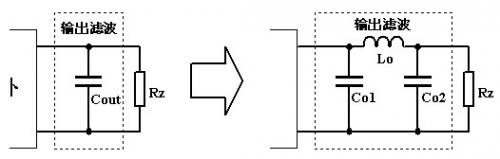

1、找出能够接受的电容

2、把这个电容一分为二

3、中间放一个适当的电感

4、调整这个电感直到满足输出纹波的要求。

几点说明：

1、一般电源都是输出有功功率，即阻性负载，这时我们直接取Co1 = Co2滤波效果最好。

2、即使负载有部分感性成分，因为一般Co2都比较大，其容抗足以应付较大的感性负载冲击，一般不必考虑加大Co2.

3、容性负载（比如电解电源和充电电源）时，可考虑减小Co2（即突出Co1），大幅度减小也没有关系。

4、电焊电源可以（应该）取消Co2.

5、谐振负载（比如超声波电源、感应加热电源）慎用此法。

6、滤波就是滤波，别和拓扑里面的电感搅在一起，只有这样才能达到最好的效果。

7、除特殊情况外，不建议使用两极或多级LC滤波，在总电容量和总用铜用磁量相当的情况下，单级滤波纹波效果最好，也不会产生驻波干扰。四、设计举例（典型）输出滤波

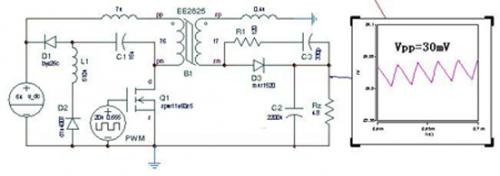

将就上一贴的50KHz、100W（120W）反激电源为例，当前纹波指标为30mV.

现在要求达到2mV的纹波精度。

方法一：加大输出滤波电容：

将现用滤波电容C2的2200uF增加15倍，即33mF，输出纹波则对应降低15倍（没考虑ESR），即等于2mV.

如果觉得33mF25V的海量电解不好找，或者不合算，那么：

方法二：增加一级LC滤波：

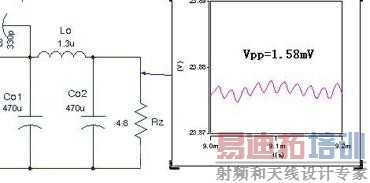

当Co1 = Co2 = 470uF时，配合一个5A 1.3uH的电感，输出（与PWM同频的）纹波即可下降到1.6mV以下。或者：

当Co1 = Co2 = 330uF时，配合一个5A 2.2uH的电感，输出纹波即可下降到2.0 mV左右。可见，即使增加一点点LC滤波。对输出纹波、成本、体积的改善都是非常显著的。

再来看这个滤波电感的工况：

电流的直流成分5.0A，交流成分0.1A左右，大约只占2%.

也就是说，这个电感基本上就是个直流偏电感，交流成分甚微。这意味着可以不必使用高级材料，也不考虑集肤效应，用普通铁粉芯磁环单股绕制即可。

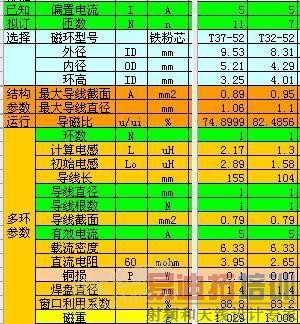

下面是这个电感的设计参数：

小结

在输出端增加LC滤波网络是很简单的事情，只要将滤波电容一分为二、（随便）插入一个电感就能使（不插入电感等效于原电路）滤波效果显著提升，而且效果总是比单电容滤波效果好。因此：

1、工程师应该随时想到："我那个滤波电容是不是应该分成二个，中间插个小工字？"而且不用算，肯定比单电容好。

2、此法在同等情况下提高滤波效果，或者在同等滤波效果下降低成本、缩小体积，甚至缩小PCB面积。

3、既然不增加成本（甚至降低成本）就能够实现，因此在拓扑里面（的电感上或者控制模式上）去打主意减少纹波就是一件既费力又不讨好的事情，什么"某某拓扑、某某模式纹波大"的问题也不再应是问题。
