适用于LED灯泡和T8灯管驱动器LYTSwitch-0全方位评测(二)

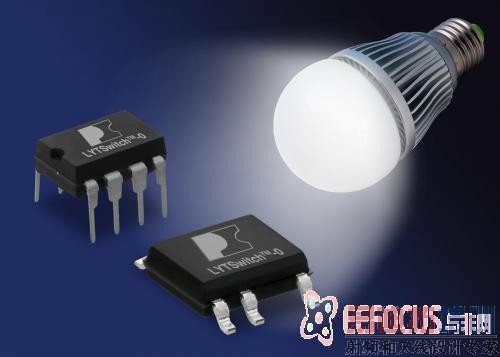

LYTSwitch-0产品系列专门为低成本LED灯泡和T8灯管应用而设计。LYTSwitch-0器件在一个单片IC上集成了一个700 V功率MOSFET、振荡器、开/关控制方案、EMI降低和多种控制功能(包括逐周期检测的电流限流及热关断电路)。
LYTSwitch-0器件的效率达到90%以上,可在典型应用中以优于+/-5%的调整精度提供恒流输出。其功率因数在115 VAC下大于0.8,在230 VAC下达到0.55,可满足ENERGYSTAR V1第3稿的北美消费类照明标准。
LYTSwitch-0
小编为大家整理了网友对LYTSwitch-0的使用评测,希望对大家的学习有所帮助。

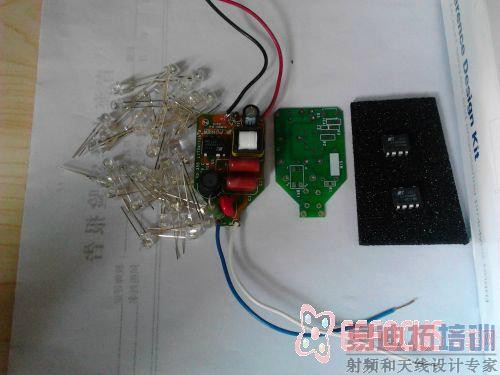

先上图晒晒板子,手上有一些小的白光LED,直接上照片……
1、所用LED灯为白光LED(上次做课设剩下的),压降大概为3V(实测2.80~2.83)有图为证

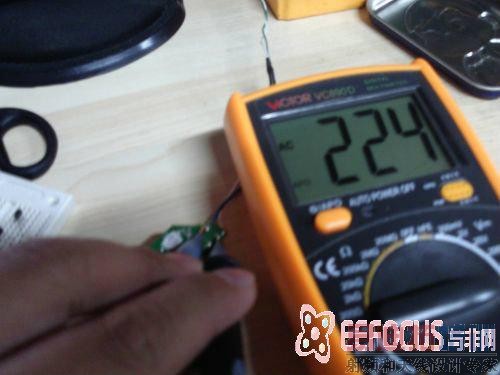

2、输入电压为普通家庭用电(220 V 50Hz)

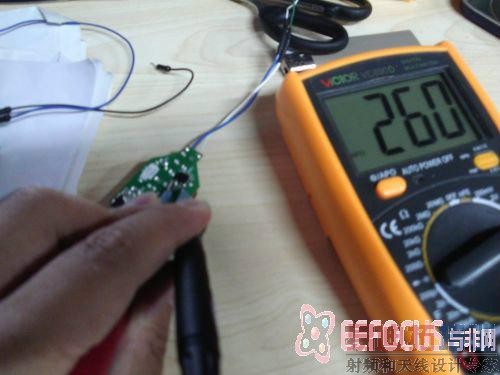

3、经过电桥后,电压稳定在260V左右

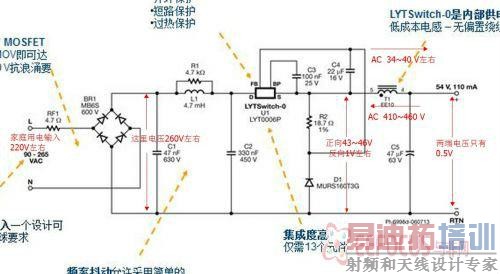

4、整体数据大概如下图:
只是测了其中一些点的数据,模电基础差 不知道该测哪些点

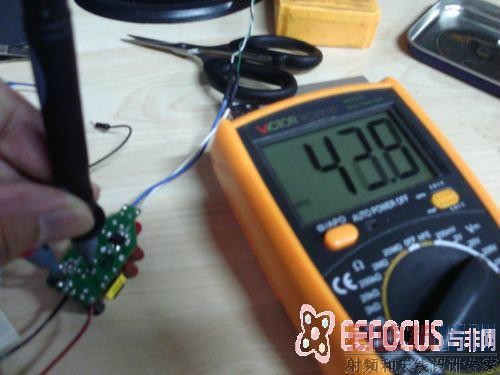

5、LYT芯片输出端(未经过电感T1)和地之间电压约44 V
换个方向测,只有1V左右(二极管D1 的正向和反向)

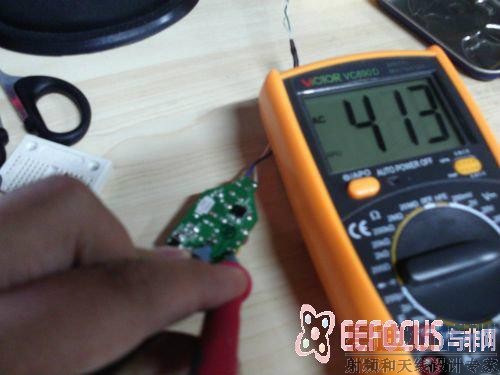

6、输出端电感T1之间电压(直流档为0)交流 410~450 V
换个方向之后,电压只有不到1/10(这个却不知道是什么原因了)

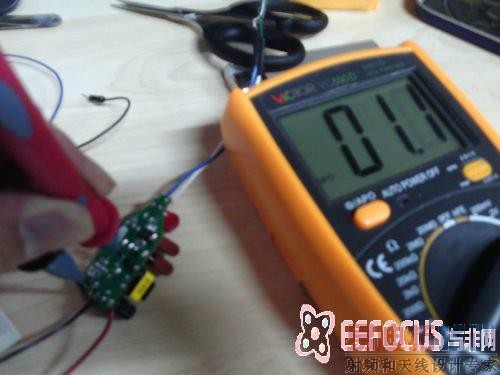

7、重点来了 输出端电压只有 0.5 V (非常稳定)
以上就是粗测得到的结果了 由于只有一个数字万用表(还没开学,实验室不开),所以只能测得一些电压数据,不知道有用没用,各位懂行的看看这问题出在哪?不行就只能等有时间把其他元件找齐了,焊好那块散件,对比看看吧!
我拆了三台灯……当然是坏的!凑了一堆白光灯……(差几个用蓝光的代替了)
一共用了102个灯……其中白光的94个,高亮蓝光灯8个(有点混搭的味道)

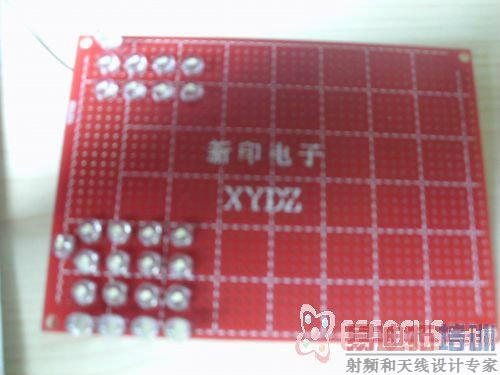

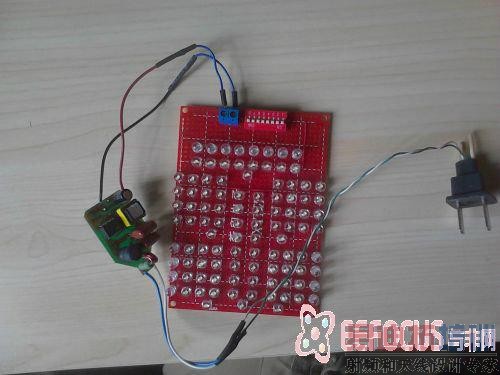

串联一串17个(本来想用18个的 按照3V压降算,但是考虑到可能有损耗,用了17个……其实还有原因是实在找不到灯了),总共并联6串!!!自己用洞洞板焊的灯板!
手头设备少,只能做个最最简单的评测了,先上一张整体点亮的效果……渣相机所以渣画质……大家见谅!
下面上测试结果
主要测试了负载的变化对驱动板输出电压和电流的影响
先说结果在上图,板子恒流效果非常好,加入1串到加入6串灯电流基本上不变,电流输出在100~110之间,做的时候2B了 ,用了20A那一档,精度低,只是看到电流在0.10~0.11 A之间稍有变化(目测电流应该在一百零七、八左右吧)。
接入6串灯,板子输出电压大概53.7 V,每减少一串灯,输出电压大概增加了1V!
接入6串灯的时候,驱动板发出嗤嗤难听的声音,减少灯珠串的数量,声音变小,少到两串的时候,声音听不到了,原因未知!!!

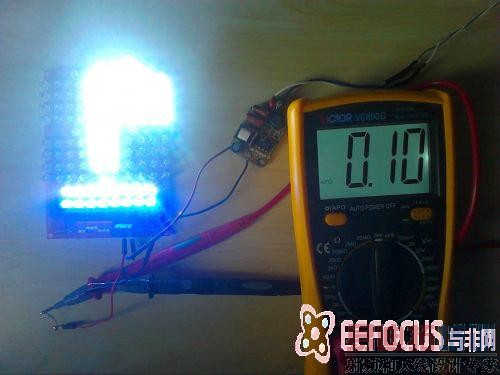

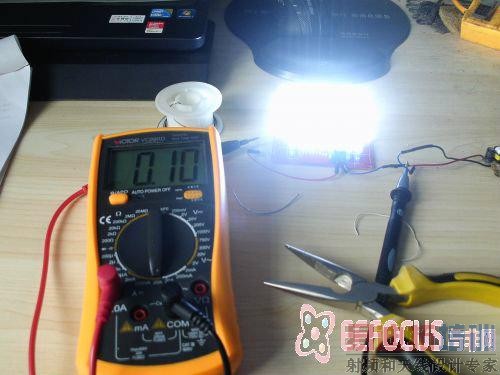

灯全亮,电流0.10 A

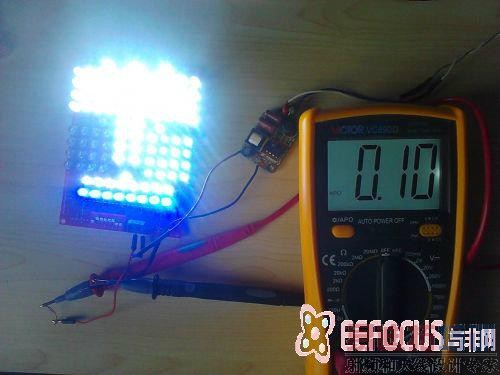

接入5串灯,电流没变

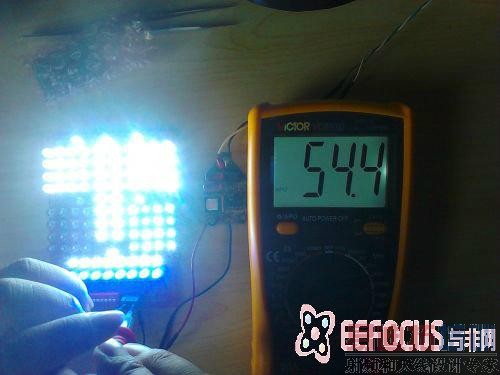

接入5串灯,电压54.4 V

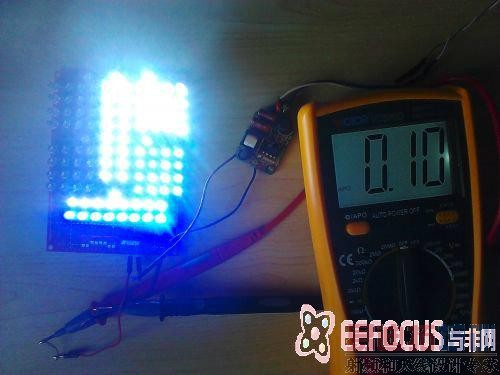

接入4串灯,电流还是0.1A

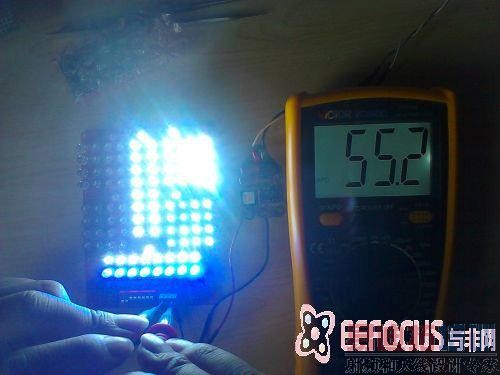

接入4串灯,电压55.2 V
接入3串灯,电流……如上图

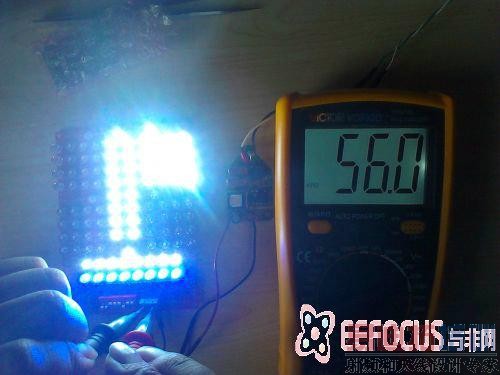

3串灯,56 V
2串灯时候的电流,说明电流还是有些小的变化的 不过变化很小!
2串灯时候的电压 59 V,升得有点快了!

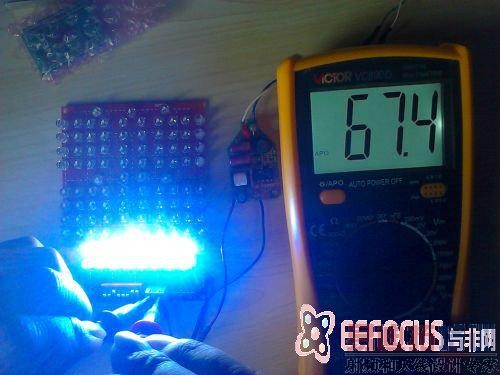

接入一串灯(17个)的时候,电压较大,达到了67.4 V,超出了挺多的……

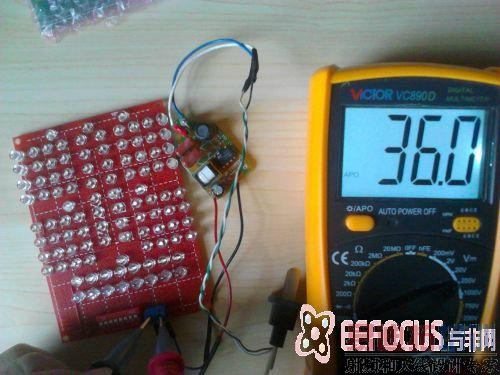

拔下电源后,输出上还余留有挺大的电压的 大概36 V的样子,可能是我输出端的那个稳压二极管被拆掉了 ,余留的电压需要挺长的时间才能释放完!
由于水平及器材所限,目前评测只能做到这样子了。
就个人感觉 LYTSwitch-0 的这个评估板还是不错了,驱动能力相当给力,在新的节能照明领域应该是大有作为的!不过我觉得再稍微加强一下开路保护措施会更好。
最靠近电源输入和拨码开关的那一排8个灯是蓝光的其余为白光!
非常感谢PI的评估板,期待PI更加出色的产品!!!!!
期待其他网友做出更加详细准确的评测报告,有不对的地方也请大家指出!
