电流型开关电源中的UC3842电压反馈电路

录入:edatop.com    点击:

1电路类别、实现主要功能描述

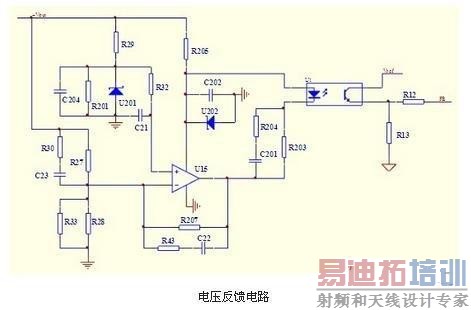

下图所示电路属于电压反馈电路,当输出电压变化时,通过此反馈电路反馈给控制芯片,从而调节输出电压,使输出电压稳定。电路如下图:

1.2工作原理分析

当输出电压变化时,通过R27和R28分压,U15的反相输入端电压变化,通过和U15的同相输入端的固定电压比较,通过运放放大输出变化的电压,从而通过光耦发光二极管端的电流变化,传到光耦的三级管输出变化,再输入到控制芯片,控制芯片再调节输出电压,从而达到输出电压稳定。

2 UC3842简介

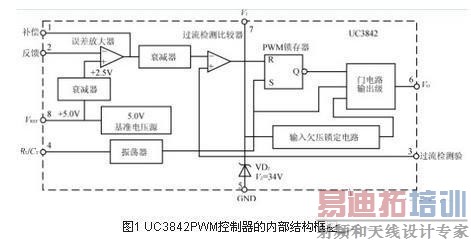

图1为UC3842PWM控制器的内部结构框图。其内部基准电路产生+5V基准电压作为UC3842内部电源,经衰减得2.5V电压作为误差放大器基准,并可作为电路输出5V/50mA的电源。振荡器产生方波振荡,振荡频率取决于外接定时元件,接在4脚与8脚之间的电阻R与接在4脚与地之间的电容C共同决定了振荡器的振荡频率,f=1.8/RC.反馈电压由2脚接误差放大器反相端。1脚外接RC网络以改变误差放大器的闭环增益和频率特性,6脚输出驱动开关管的方波为图腾柱输出。3脚为电流检测端,用于检测开关管的电流,当3脚电压≥1V时,UC3842就关闭输出脉冲,保护开关管不至于过流损坏。UC3842PWM控制器设有欠压锁定电路,其开启阈值为16V,关闭阈值为10V.正因如此,可有效地防止电路在阈值电压附近工作时的振荡。

2.1 UC3842具有以下特点:

1、管脚数量少,外围电路简单,价格低廉;

2、电压调整率很好;

3、负载调整率明显改善;

4、频响特性好,稳定幅度大;

5、具有过流限制、过压保护和欠压锁定功能。

2.2 UC3842具有良好的线性调整率

因为输入电压Vi的变化立即反应为电感电流的变化,它不经过任何误差放大器就能在比较器中改变输出脉冲宽度,再增加一级输出电压Vo至误差放大器的控制,能使线性调整率更好;可明显地改善负载调整率,因为误差放大器可专门用于控制由于负载变化造成的输出电压变化,特别使轻负载时电压升高的幅度大大减小。误差放大器的外电路补偿网络得到简化,稳定度提高并改善了频响,具有更大的增益带宽乘积。电流限制电路得到简化,由于电阻上感应出尖峰电感电流,故能自然形成逐个脉冲限制电路,只要Rs上电平达到1V,PWM就立即关断,而且这种峰值电感电流检测技术可以灵敏地限制输出的最大电流。

3 UC3842常用的电压反馈电路

3.1输出电压直接分压作为误差放大器的输入

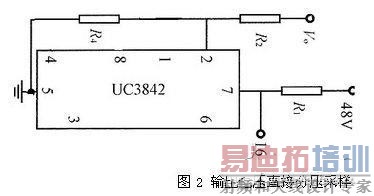

输出电压Vo经两电阻分压后作为采样信号,输入UC3842脚2(误差放大器的反向输入端)。如图2.



这种电路的优点是采样电路简单,缺点是输入电压和输出电压必须共地,不能做到电气隔离。势必引起电源布线的困难,而且电源工作在高频开关状态,容易引起电磁干扰,必然带来电路设计的困难,所以这种方法很少使用。

3.2辅助电源输出电压分压作为误差放大器的输入

单端反激式变压器T的辅助绕组上产生的感应电压随着输出电压升高而升高,该电压经过整流、滤波和稳压网络后得到一直流电压,给UC3842供电。同时该电压经两电阻分压后作为采样电压,送入UC3842的脚2.

当UC3842启动后,若反馈绕组不能提供足够的UF,电路就会不停地起动,出现打嗝现象。另外,根据经验,若UF大于17.5V时,也会引起UC3842工作异常,导致输出脉冲占空比变小,输出电压变低。故而反馈绕组匝数的选取及其缠绕是非常重要的,一般可按13~15V设计,使UC3842正常工作时,7脚的电压维持在13V左右。

这种电路的优点是采样电路简单,副边绕组、原边绕组和辅助绕组之间没有任何的电气通路,容易布线。缺点是并非从副边绕组直接得到采样电压,稳压效果不好,实验中发现,当电源的负载变化较大时,基本上不能实现稳压。该电路适用于针对某种固定负载的情况。

[p]

3.3采用线性光耦改变误差放大器的输入误差电压

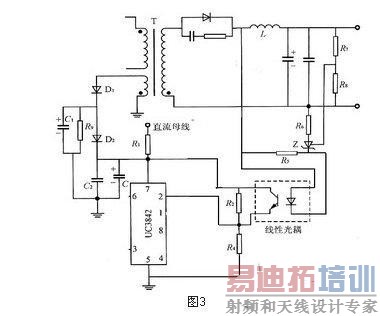

如图3所示,该开关电源的电压采样电路有两路:一是辅助绕组的电压经D1,D2,C1,C2,C3,R9组成的整流、滤波和稳压后得到16V的直流电压给UC3842供电,另外,该电压经R2及R4分压后得到一采样电压,该路采样电压主要反映了直流母线电压的变化;另一路是光电耦合器、三端可调稳压管Z和R4,R5,R6,R7,R8组成的电压采样电路,该路电压反映了输出电压的变化;当输出电压升高时,经电阻R7及R8分压后输入Z的参考电压也升高,稳压管的稳压值升高,流过光耦中发光二极管的电流减小,流过光耦中的光电三极管的电流也相应的减小,误差放大器的输入反馈电压降低,导致UC3842脚6输出驱动信号的占空比变小,于是输出电压下降,达到稳压的目的。

该电路因为采用了光电耦合器,实现了输出和输入的隔离,弱电和强电的隔离,减少了电磁干扰,抗干扰能力较强,而且是对输出电压采样,有很好的稳压性能。缺点是外接元器件增多,增加了布线的困难,增加了电源的成本。

3.4采用光耦和电压基准进行反馈控制的电路

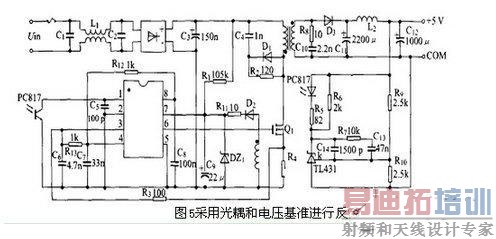

为了满足负载变化较大时的供电要求。提高输出电压的稳定度,设计了一种从副边绕组输出端取样进行反馈控制的电路。电路如图4所示:电压采样及反馈电路由光耦PC8I7、TL431及与之相连的阻容网络构成。

其控制原理如下:输出电压经RIJ、R?分压后得到采样电压,此采样电压与TL431提供的2.5 V参考电压进行比较。当输出电压正常(5 V)时,采样电压与TL431提供的2.5V参考电压相等,则TL431的K极电位不变。流过光耦二极管的电流不变,流过光耦CE的电流不变。UC3842的脚1电位稳定,输出驱动的占空比不变,输出电压稳定在设定值不变。当输出5 V电压因为某种原因偏高时,经分压电阻RIJ、R?分压值就会大于2.5 V,则TL431的K极电位下降,流过光耦二极管的电流增大,则流过光耦CE的电流增大。UC3842的脚1电位下降,脚6输出驱动脉冲的占空比下降,输出电压降低,这样就完成了反馈稳压的过程。

在使用UC3842来控制开关电源的占空比时,常规的用法是在UC3842的脚1、2之间加R网络,用光耦和TL431等元件组成电源的反馈控制回路,把光耦的C极接到UC3842的脚2作为输出电压的反馈。

图3所示的电路没有采用这种接法,而是把光耦的C极直接连到UC3842的脚1作为输出的电压反馈,脚2直接接地。UC3842的脚2是其内部误差放大器的反向输入端,脚1是误差放大器的输出端。这种接法略过了UC3842内部的放大器,这是因为放大器用作信号传输时都有它的传输时间,输出与输入并不是同时建立,不用UC3842的内部放大器。

其好处是把反馈信号的传输耗时缩短了一个放大器的传输时间,从而使电源的动态响应更快。另外,TL431内部本身就有一个高增益误差放大器,只不过它与高压侧隔离了,因此反馈信号经TL431内的放大器和光耦后直接控制UC3842内部误差放大器的输出端(脚1),其控制精度并不会降低。而使用UC3842内部误差放大器,则反馈信号连续通过了两个高增益误差放大器,增加了传输时间。

该电路通过输出端采样然后通过光电隔离反馈到UC3842的脚1,略过了UC3842内部的放大器,缩短了传输时间使电源的动态响应更快。同时利用TL431内部的高增益误差放大器,保证了高控制精度。这种电路拓扑结构简单、外接元件较少,而且在电压采样电路中采用了三端可调电压基准,使得输出电压在负载发生较大的变化时,输出电压基本上没有变化。实验证明该电路具有很好的稳压效果。



4电流型控制方法的优势

电流型控制既保留了电压型控制的输出电压反馈,又增加了电感电流反馈;而且这个电流反馈就作为PWM控制变换器的斜坡函数,从而不再需要锯齿波发生器,使系统的性能具有明显的优越性。电流型控制方法的特点如下:

1、系统具有快速的输入、输出动态响应和高度的稳定性;

2、很高的输出电压精度;

3、具有内在对功率开关电流的控制能力;

4、良好的并联运行能力。由于反馈电感电流的变化率didt直接跟随输入电压和输出电压的变化而变化。电压反馈回路中,误差放大器的输出作为电流给定信号,与反馈的电感电流比较,直接控制功率开关通断的占空比,所以电压反馈是电流型电源设计中很重要的问题。本文介绍使用电流型控制芯片uc3842时,电压反馈电路的设计。

5结语

可以根据具体要求选取不同的反馈方式。但对于多路输出的反馈电路,由于对于每个输出应用场合的不同,要求输出精度不同,所以在反馈中各个正极性输出端占反馈量的比例也不同。要根据具体要求具体设计以满足应用要求,例如要求输出+5v +12v两种正电压时,由于前者经常用于精度比较高的场合,所以在反馈中占的比例比较大,可取为60%,而后者取为40%.由于有多路输出,故在副边绕组中可以采用叠加技术,以减少变压器绕组匝数。
