LTC3115同步降压-升压型转换器应用笔记

录入:edatop.com    点击:

LTC3115-1 是一款高电压、单片式、同步降压-升压型 DC/DC 转换器。该器件的 2.7V 至 40V 宽输入和输出电压范围使其非常适合于众多的汽车及工业应用。一种专有的低噪声开关算法可在输入电压高于、低于、甚至等于输出电压的情况下优化效率,并确保操作模式之间的无缝转换。

可编程频率 PWM 模式操作提供了低噪声和高效率运作,并能使开关操作同步至一个外部时钟。该器件可支持高达 2MHz 的开关频率,以允许使用小值电感器,从而实现应用电路的小型化。引脚可选的突发模式操作减小了待机电流并提高了轻负载效率,再加上一个 3μA 的停机电流,使得 LTC3115-1 成为电池供电型应用的理想选择。这款器件的其他特点包括停机模式中的输出断接、短路保护和内部软起动功能。LTC3115-1 采用耐热性能增强型 16 引脚 4mm x 5mm x 0.75mm DFN 封装和 20 引脚 TSSOP 封装。

LTC3115特性:

40V, 2A Synchronous

Buck-Boost DC/DC Converter

Wide VIN Range: 2.7V to 40V

Wide VOUT Range: 2.7V to 40V

1A Output Current for VIN ≥ 3.6V, VOUT = 5V

2A Output Current in Step-Down Operation for VIN ≥ 6V

Programmable Frequency: 100kHz to 2MHz

Synchronizable Up to 2MHz with an External Clock

Up to 95% Efficiency

30μA No-Load Quiescent Current in Burst Mode Operation

Ultralow Noise Buck-Boost PWM

Internal Soft-Start

3μA Supply Current in Shutdown

Programmable Input Undervoltage Lockout

Small 4mm × 5mm × 0.75mm DFN Package

Thermally Enhanced 20-Lead TSSOP Package

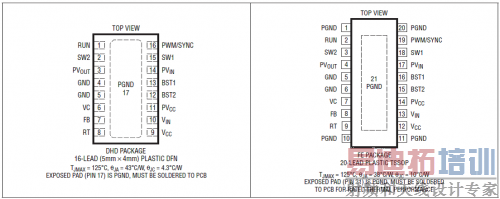

引脚封装定义:

引脚封装定义

引脚封装定义



VCC Undervoltage Lockout Threshold VCC Falling    2.4--- 2.6 V

Oscillator Frequency RT = 35.7k l 900 1000 1100 kHz

Oscillator Operating Frequency l 100 2000 kHz

PWM/SYNC Clock Input Frequency l 100 2000 kHz

PWM/SYNC Input Logic Threshold l 0.5 1.0 1.5 V

Soft-Start Duration 9 ms

Feedback Voltage l 977 1000 1017 mV

Feedback Voltage Line Regulation VIN = 2.7V to 40V 0.1 %

Feedback Pin Input Current 1 50 nA

RUN Pin Input Logic Threshold l 0.3 0.8 1.1 V

RUN Pin Comparator Threshold VRUN Rising l 1.16 1.21 1.26 V

N-Channel Switch Resistance Switch A (From PVIN to SW1)

Switch B (From SW1 to PGND) 150  mΩ

Switch C (From SW2 to PGND) 150  mΩ

Switch D (From PVOUT to SW2) 150  mΩ

N-Channel Switch Leakage PVIN = PVOUT = 40V 0.1 10 μA

PVCC/VCC External Forcing Voltage 4.58 5.5 V

VCC Regulation Voltage IVCC = 1mA 4.33 4.45 4.58 V

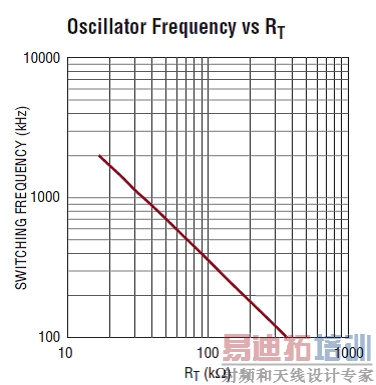

振荡频率和RT曲线图

振荡频率和RT曲线图

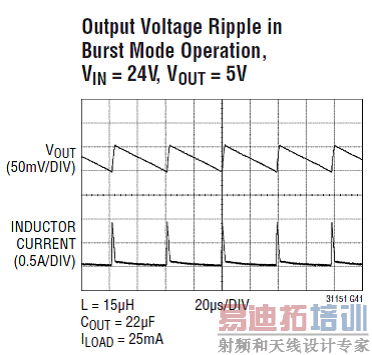

Burst Mode Operation输出纹波

Burst Mode Operation输出纹波

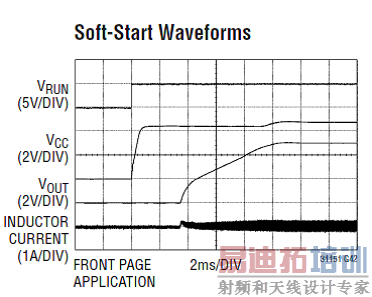

软启动波形

软启动波形

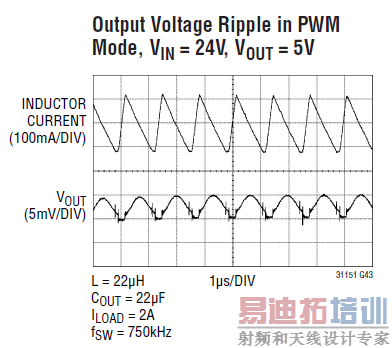

PWM Mode纹波

PWM Mode纹波

PWM/SYNC (Pin 16/Pin 19):当此引脚置高电平时使用内部振荡频率,通过RT来设置频率大小。
