螺丝孔如何设为保护?
录入:edatop.com 点击:
用PADS Layout放的螺丝孔,用PADS Logic的同步功能ECO to pcb 就没了。能不能把它保护起来呢?
PADS Logic里也做成元件。
将螺丝孔设置为非ECO元件,ECO to pcb 就不会没有了
叶子默:怎么设置非ECO元件呢?
是呀,关注
继续关注 ..等待高人
我也想知道
在等待叶子默您的回答哦。
是的是的

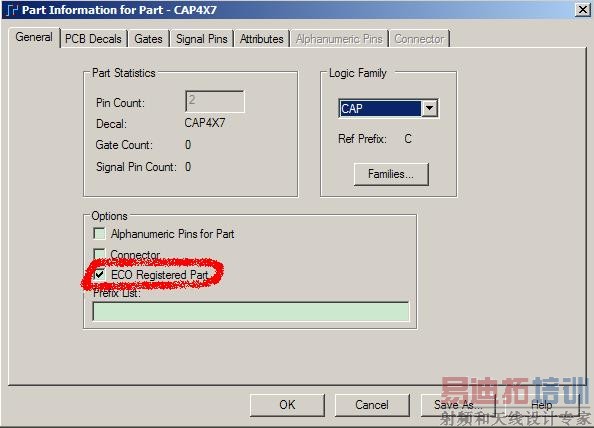

如图:
建议为孔专门做一个part,起个命hole,把这个属性去掉,后续再调用的话就可以了。不过在ECO的时候还是要将only eco register parts勾上才可以。
