灌铜时遇到个问题
录入：edatop.com 点击：
我在灌铜时提示有错，错误描述如下：
THERMAL RELIEF ERRORS REPORT -- Induction Cooker Panel.pcb -- Fri Sep 21 15:59:20 2007
Drilled pads with Nondrilled pads with
less than 50% thermal extensions less than 50% thermal extensions
Report of Thermal Spokes Generator.
On Bottom:
U1.32 (4358.66, 548.05) # = 1
Total Drilled pads: 0 Total Nondrilled pads: 1
请问这是什么意思呢？在线等帮助，谢谢了！
THERMAL RELIEF ERRORS REPORT -- Induction Cooker Panel.pcb -- Fri Sep 21 15:59:20 2007
Drilled pads with Nondrilled pads with
less than 50% thermal extensions less than 50% thermal extensions
Report of Thermal Spokes Generator.
On Bottom:
U1.32 (4358.66, 548.05) # = 1
Total Drilled pads: 0 Total Nondrilled pads: 1
请问这是什么意思呢？在线等帮助，谢谢了！
我不知道,也没碰到过
设置错误,留意OPTIONS/GLOBAL中的MINIMUM DISPLAY的值，GRIDS中COPPER中的值，DRAFTING中DEFAULT的值，后面两个的值不能小于最小显示值

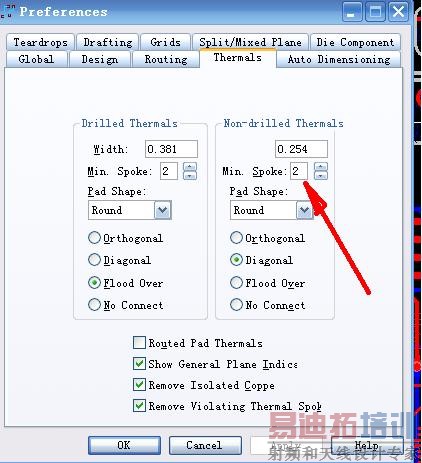

第一，你的这个错误可以不理会他；不会对做出的pcb有任何影响第二，以上错误说的是：系统默认热焊盘标准由四个铜轨引出，最少要有两个铜轨引出，而你放在底层U1的32脚只有一条铜轨引出，所以报错了。 第三 你可以在SETUP=〉Preferences中修改，见下图，将2 改为1，就不会报错了 （不建议修改）
记错了,呵呵！
真牛,中国为啥就得学外语呢?
