哈,为什么我在灌铜时后,和GND连接的焊盘和铜皮不连接呢?

录入:edatop.com    点击:

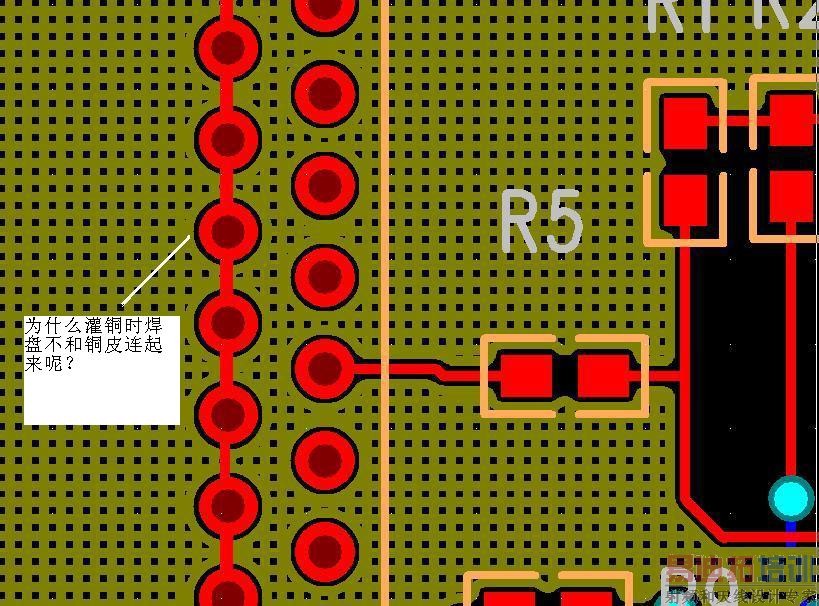

请教哈,为什么我在灌铜时后,和GND连接的焊盘和铜皮不连接呢?按道理来说,灌铜后焊盘和铜皮都是GND网络,应该连接在一起啊 ?我是用PADS2007,如图:
l6Nmaw68.rar


選中焊盤,右鍵,點Query/Modify,把Plane Thermal勾上,再重鋪,OK.如果不行的話,就是preferences里thermals的設置選了NO connect,所以米連上.

POUR MANAGER-FLOOD-SET UP--ROUTED PAD THERMAL 没有勾选.选上就OK了

学到东西了,多谢!

谢谢各位的帮组,搞定了。
