覆铜时不能和焊盘结合在一起的问题
录入:edatop.com 点击:
覆铜时不能和焊盘覆在一起的问题请教

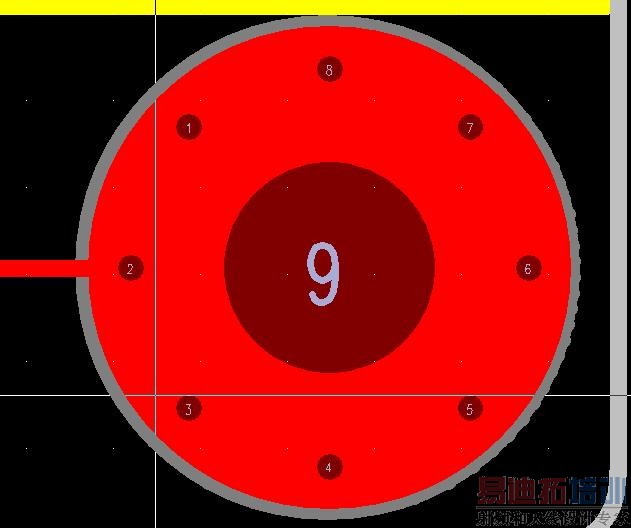

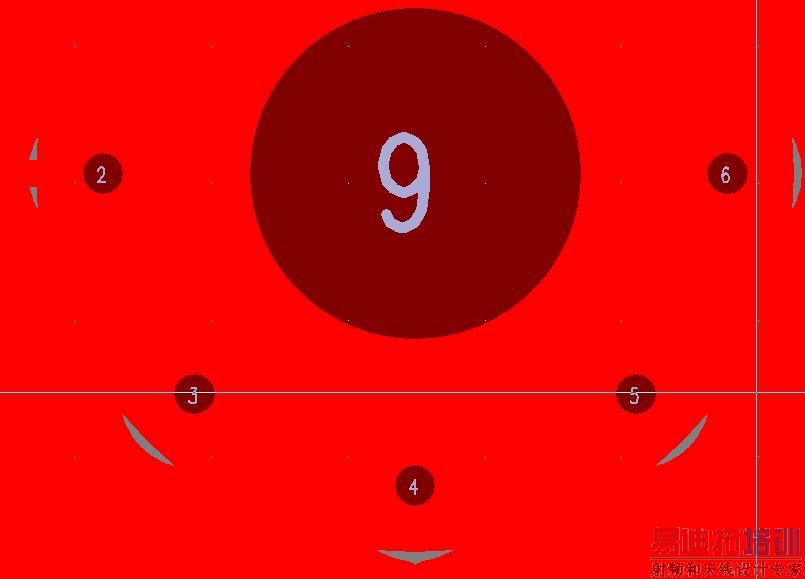

大家好!小弟遇到一个问题特来请教大家,我的焊盘如附图1所示,我在覆铜后发现覆铜不能很好的和焊盘结合如附图2所示,不知道是什么问题,请大家指点,谢谢!
大家好!小弟遇到一个问题特来请教大家,我的焊盘如附图1所示,我在覆铜后发现覆铜不能很好的和焊盘结合如附图2所示,不知道是什么问题,请大家指点,谢谢!
在preferences - thermals里面,drilled thermals - round选择flood over 就可以了。但其他同类型的thermal也会被覆盖住
谢谢回复!我已经设置好了的,但是这种大焊盘(1cm)就是不行,小一点的就可以完美结合.
继续请教......
这是一个有9个焊盘的元件,不知道你的走线是连到pin 1还是还是连到pin 9上面。这样子,2楼的做法也只能flood over第其中1个焊盘,而其它8个焊盘是不会被flood over的,将其它的8个焊盘也连到这一个网络就可以了。
