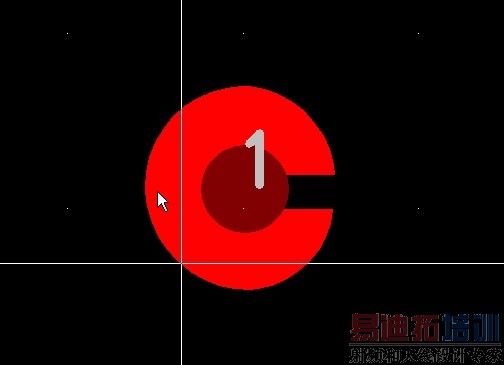

不知道用PADS的朋友要做这样的焊盘怎么做呀？

那PROTEL99SE裏又怎麽做的，樓主說一下嘛

用copper 走出一个圆弧，中间放一个焊盘，连一起就好了。

楼上的说的对

pads中的方法和protel相似

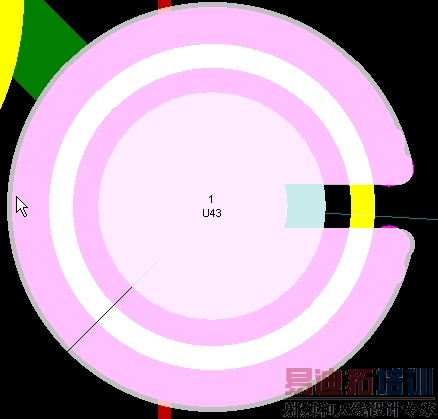

但是我的焊盘圆弧没有连在一起的呀?在PADS里好象是全连在一起的,

PADS中的具體方法如下：首先用2D LINE画一个矩形（右键选Polygon），根据焊盘大小留意尺寸，点长的一边呈高亮，按右键选PULL ARC，此时拉向反的方向，此时会出现一个凹槽的圆形，双击此圆形，出现对话框，点击Parent图标，在TYPE一栏中选Copper，在层里面选TOP，点OK，图形变成凹槽的圆形铜皮，复制一个，层选BOTTOM。让这两个铜皮重合在一起。再点Terminal,添加一个焊盘，孔和盘的大小数据要一样，放在凹槽的圆形铜皮的中间，点击此焊盘呈高亮，再按右键选取Associate,点击顶层铜皮，再用同样方法点击底层，让三者完全结合后，再左建点击空处就OK了。有點麻煩，想用的話試一下吧！

感谢7楼的朋友,我已经照你的方法做出来了！

YES就是這樣的
