PADS2005 平面层分割问题

录入:edatop.com    点击:

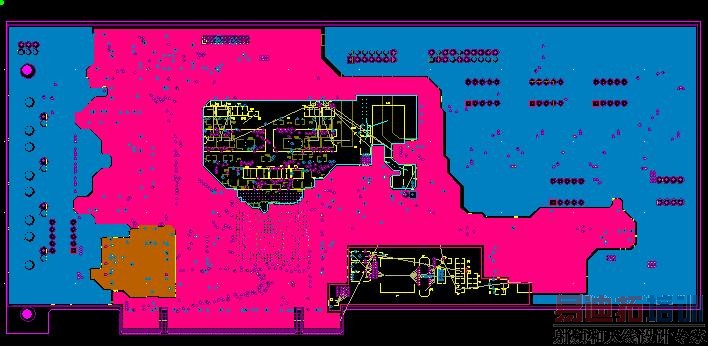

我有个6层的板子,其中有一层是电源层,包括2.5、3.3、5、和GND。在电源层的分割是使用的plane area。但是大块中的小块却怎么也铺不上,不知道是怎么回事,如图所示。请问该怎么分割平面层?

大家在分割平面层的时候,是不是用plane area 一块一块的画出来呀?

知道的帮忙SAY SAY 呀

我也想学习下

我也同样的问题

呵呵,看来问问题的多,回答问题的少呀。

别介呀,各位老大门多少说几句吧,谢谢拉,hehe

定义优先级

定义优先级时怎么刚定义一个,一点确定其他的也都全铺上了,最后还是没分开,大的把小的覆盖了

不能大的套小的,我都是绕小的一圈,注意不是套在外面,坏处就是外面的在人则分隔开了.
