在PADS里，怎么建这种异形键盘的PCB库？
录入：edatop.com 点击：

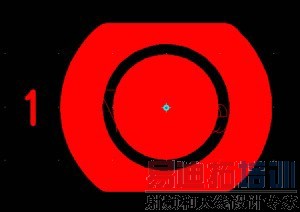

我要把这两种异形键盘改小，发现在PADS2005的PCB Decal里有Copper和Copper Pour cut out两种功能。书里只提到用Copper Pour cut out来挖空Copper。但是我发现我用Copper Pour cut out画的图形若是在Copper里面是可以挖空的，但是外面不行，所以我想问扁平的异形键盘顶部和底部怎么削掉（挖掉）啊？另外，我发觉当Copper（大圆）和Copper Pour cut out（小圆）生成的Shapes准备和焊盘进行Assiociate时，总是把挖空的内圆又给填上了，似乎有Copper Pour cut out的图形是不能Assiociate？请问，这些都是怎么回事啊？不吝赐教！
大家都来发表一下看法啊！
两块copper对拼，然后Assiociate.
但是我发现用Copper和Copper Pour cut out对拼的话，不能进行Assiociate。就是好像Assiociate不允许有Copper Pour cut out的图形，是吗？谢谢您的回复
画两块多边形铜皮，然后结合就行。
画好一半后,在复制一个,然后放个小焊盘结合就可以了.
当然不能用切铜的方法了
ＨＯＨＯ～受意了，刚好今天要做个～
这里做手机的同仁们不要太多啊，呵呵
你把别人做的拆开看看就明白了，呵呵
