MC34063A稳压电路

录入:edatop.com    点击:

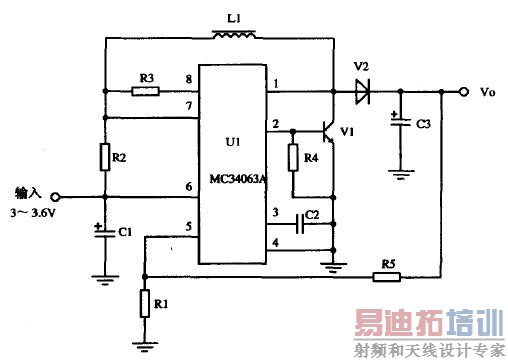

便携式电子产品由电池供电,其工作电压一般为3.3-6V,为保证电路工作的稳定性,往往需要稳压电源。图1电路是一种适用于便携式电子产品的稳压电源。该电源用3节电池(镍镉、镍氢充电电池或碱性电池)可输出5V电压,即使电池电压降到3V,输出电流也大于300mA;若采用4节镍镉或镍氢电池,则输出电流可达400mA。此电路具有以下特点:输出精度高(可达±0.04V);电路简单,外围元件少;电路转换效率高(可达74%左右);可以输出5-12V任意设定的电压。

在图1中,U1为MC34063A DC/DC变换器,它是一种8脚DIP封装或贴片式SO封装器件。R2为限流电阻(R2上最大降压为0.3V)。R3是内部驱动三极管的集电极电阻,用以降低内部三极管的饱和压降。C2为振荡器定时电容。 V2为隔离二极管。 L1为储能元件。C1、C3为输入、输出电容。R5、R1组成分压器,它检测输出电压并反馈到内部比较器反相输入端,使输出电压稳定。



元器件选择

在图1中,U1选用MC34063A DC/DC变换器;为保证U1内部开关管不过流,应合理选取R2限流电阻,一般取0.22Ω线绕电阻器(或水泥电阻器);组成分压电路,一般取R1为2kΩ,R5为6.3kΩ,均为金属膜电阻器;R3选用100Ω,RTX-1/4W电阻器;选用100uH直流电阻小于0.3Ω电流大于2A的电感;C2一般在470-1500pF范围内取值,当取1000pF时,振荡器频率为33kHz左右;输入电容C1取100uF、输出电容C3取330-470uF,CD11-16V优质电解电容器;V1选用中频开关管BV206;V2选用肖特基二极管,工作电流大于1.5A。

电路组装与调试

按图所示的电路结构设计印制电路板时,应考虑其他供电电路的元器件数量,并一起制作在同一板子上。在组装时应注意以下几点:

1、该电源基本电路输出电流可达450mA,对于图1中的电路,如去掉V1、R4元件,但U1的2脚应接地;
2、电源输出电压中有数百毫伏纹波电压,纹波电压与输出电容C3的容量及其等效串联电阻大小有关,如果希望减小输出纹波电压,最好增加一级滤波电路(可用LCπ型滤波器)
3、若要求输出电压为3.3V,则需要在输出电路中串接一只肖特基二极管,并且改变R5、R1的阻值,使输出为3.3V;
4、只要改变分压器电阻R5与R1的比值,即可输出各种不同的电压,但要求输出较高的电压时(如12V或15V),则应增加输入电压,否则输出电流较大时,电池寿命较短。当输入,输出电压及输出电流改变时,电路中的参数也要作相应的调整。
