时间继电器替代装置
录入：edatop.com 点击：

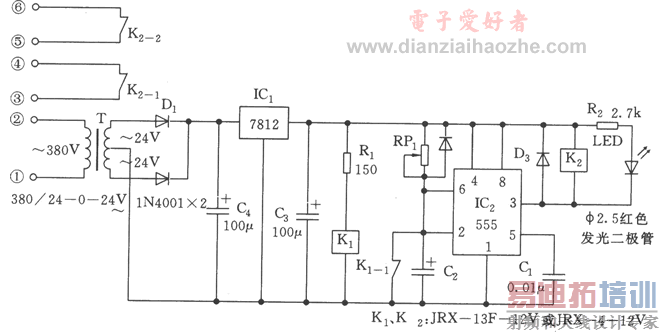

该时间继电器是为替代JSK1系列晶体管时问继电器设计的。电路包括降压稳压源( 12V)、555单稳态电路和继电控制等。555和RP1、C2组成单稳延时电路，定时时间td =1.1RP1C2。刚接通电源时，2脚因呈低电位，使555置位，K2不动作，待C2通过RP1充电到2/3 VDD时，3脚转呈低电平，K2吸合，将K2-1、K2-2：触点接通。K1是为C2放电设置的。
RP1和C2取值对应的时间关系如下：
延时范围： 0"1.5秒 1"30秒 6分钟 9分钟
RP1(Ω)：100k1.5M10M15M
C2(μF)：1022 3333
RP1和C2取值对应的时间关系如下：
延时范围： 0"1.5秒 1"30秒 6分钟 9分钟
RP1(Ω)：100k1.5M10M15M
C2(μF)：1022 3333
