LM317频率可调的闪光灯电路

LM317常用作电压稳压器中的调整元件，这里给大家介绍一个不寻常的应用，只要配上不多的外部元件，可以使一个12V的小灯泡闪烁发光。



如图，采用所给的元件参数值和信号，当电路接通以后，小灯泡将以4Hz的频率闪烁，当然，若改变元件参数（R2或C2，当R2或C2变值时，其它相应电阻或电容值也改变，使之与R2或C2相同），闪烁的频率也会变，若要使闪烁的灯光停止闪烁，可用1V的电压驱动T1。
　　
由于LM317本身传输电流1A，电路能自动限制开启电流，因此灯泡的寿命是相当长的。

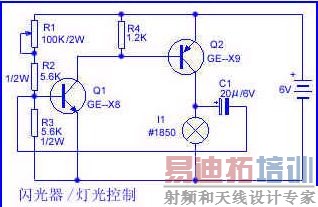

2 闪光器/灯光控制

该电路是两级直接耦合晶体管放大器，它们接成了自激多谐振荡器。调节电位器R1既可以改变闪光时间的长短，又可以改变闪光的间隔时间.

3 多用闪光灯设计

SG3909是仿LM3909的集成元件，可与LM3909互换使用，工作电压可低于1.5V，利用定时电容进行电压提升，把2V的脉冲送至发光二极管。



SG3909的管脚排例如图7所示。SG3909的特性为：

1、微功耗工作，一节大号手电筒电池可工作一年以上；
2、电源电压低，可从1V到5V
3、驱动电流大，作为振荡器可直接驱动8Ω扬声器；
4、外接元件少，电路内部自启动，仅需外加一节电池和一只电容器便可构成闪光器；
5、成本低，亮度好。

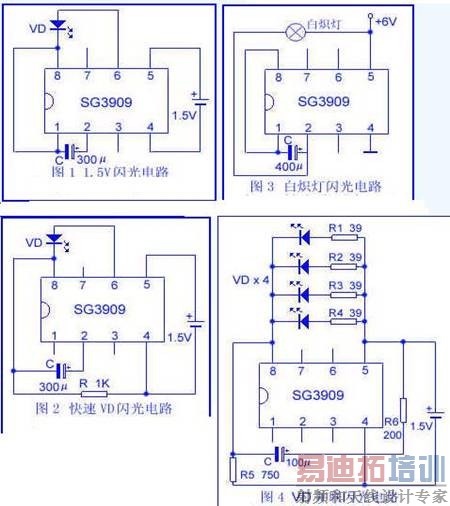

图1～图6示出了SG3909的多种发光二极管VD以及白炽灯H闪光器电路。闪光频率可通过调整外接电阻、电容来调节。

元器件选择：发光二极管VD可选用以下几种：BT104（黄），BT304（绿），BT305（红），别的发光管型号只要工作电压在1.5V～2.5V均可采用。开关SA为KNX（1×2）。照明灯H为6.3V、0.1A（螺口）或6.3V、0.15A（插口）。电源GB用4F22-DC6V层叠电池，也可用整流直流6V电源，这样较为经济。其它元件参数如图1～图6标注，无特殊要求
