电子工程师必须掌握的电路 集锦

        本文搜罗了稳压电源、DCDC转换电源、开关电源、充电电路、恒流源相关的经典电路资料，为工程师提供最新鲜的电路图参考资料，他是电子工程师的智慧背囊。
一、稳压电源

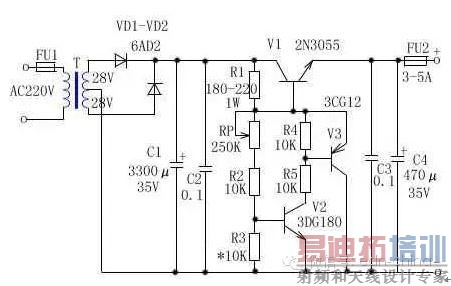

1、3～25V电压可调稳压电路图
此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。
工作原理： 经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这 时V1、V2、 V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。
元器件选择： 变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。FU1选用1A，FU2选用3A～5A。VD1、 VD2选用 6A02。RP选用1W左右普通电位器，阻值为250K～330K，C1选用3300μF／35V电解电容，C2、C3选用0.1μF独石电容，C4选用 470μF／35V电解电容。R1选用180～220Ω/0.1W～1W，R2、R4、R5选用10KΩ、1／8W。V1选用2N3055，V2选用 3DG180或2SC3953，V3选用3CG12或3CG80

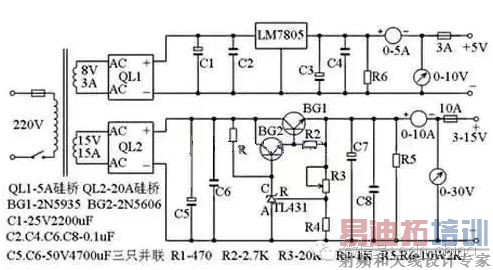

2、10A3～15V稳压可调电源电路图
无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。




其工作原理分两部分，第一部分是一路固定的5V1.5A稳压电源电路。第二部分是另一路由3至15V连续可调的高精度大电流稳压电路。第一 路的电路非常简单，由变压器次级8V交流电压通过硅桥QL1整流后的直流电压经C1电解电容滤波后，再由5V三端稳压块LM7805不用作任何调整就可在 输出端产生固定的5V1A稳压电源，这个电源在检修电脑板时完全可以当作内部电源使用。第二部分与普通串联型稳压电源基本相同，所不同的是使用了具有温度 补偿特性的，高精度的标准电压源集成电路TL431，所以使电路简化，成本降低，而稳压性能却很高。图中电阻R4，稳压管TL431，电位器R3组成一个 连续可调得恒压源，为BG2基极提供基准电压，稳压管TL431的稳压值连续可调，这个稳压值决定了稳压电源的最大输出电压，如果你想把可调电压范围扩 大，可以改变R4 和R3的电阻值，当然变压器的次级电压也要提高。变压器的功率可根据输出电流灵活掌握，次级电压15V左右。桥式整流用的整流管QL用15－20A硅桥， 结构紧凑，中间有固定螺丝，可以直接固定在机壳的铝板上，有利散热。调整管用的是大电流NPN型金属壳硅管，由于它的发热量很大，如果机箱允许，尽量购买 大的散热片，扩大散热面积，如果不需要大电流，也可以换用功率小一点的硅管，这样可以做的体积小一些。滤波用50V4700uF电解电容C5和C7分别用 三只并联，使大电流输出更稳定，另外这个电容要买体积相对大一点的，那些体积较小的同样标注50V4700uF尽量不用，当遇到电压波动频繁，或长时间不 用，容易失效。最后再说一下电源变压器，如果没有能力自己绕制，有买不到现成的，可以买一块现成的200W以上的开关电源代替变压器，这样稳压性能还可进 一步提高，制作成本却差不太多，其它电子元件无特殊要求，安装完成后不用太大调整就可正常工作。
二、开关电源
1、PWM开关电源集成控制IC-UC3842工作原理
UC3842工作原理
下图为UC3842 内部框图和引脚图，UC3842 采用固定工作频率脉冲宽度可控调制方式，共有8 个引脚，各脚功能如下：①脚是误差放大器的输出端，外接阻容元件用于改善误差放大器的增益和频率特性；②脚是反馈电压输入端，此脚电压与误差放大器同相端 的2.5V 基准电压进行比较，产生误差电压，从而控制脉冲宽度；③脚为电流检测输入端， 当检测电压超过1V时缩小脉冲宽度使电源处于间歇工作状态；④脚为定时端，内部振荡器的工作频率由外接的阻容时间常数决 定，f=1.8/（RT×CT）；⑤脚为公共地端；⑥脚为推挽输出端，内部为图腾柱式，上升、下降时间仅为50ns 驱动能力为±1A ；⑦脚是直流电源供电端，具有欠、过压锁定功能，芯片功耗为15mW；⑧脚为5V 基准电压输出端，有50mA 的负载能力。

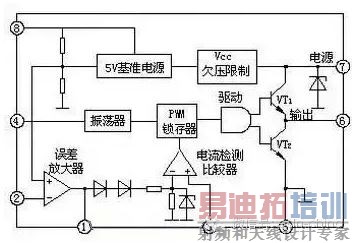

UC3842 内部原理框图

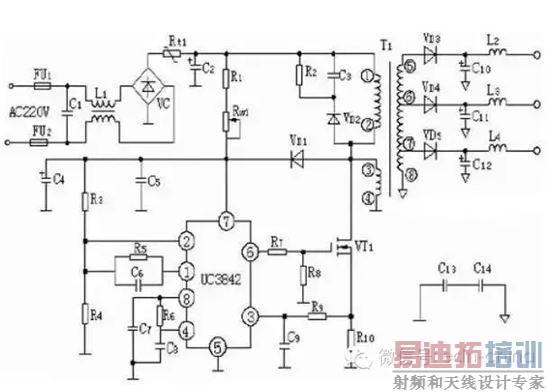

UC3842是一种性能优异、应用广泛、结构较简单的PWM开关电源集成控制器，由于它只有一个输出端，所以主要用于音端控制的开关电源。
UC3842 7脚为电压输入端，其启动电压范围为16-34V。在电源启动时，VCC﹤16V，输入电压施密物比较器输出为0，此时无基准电压产生，电路不工作；当 Vcc﹥16V时输入电压施密特比较器送出高电平到5V蕨稳压器，产生5V基准电压，此电压一方面供销内部电路工作，另一方面通过⑧脚向外部提供参考电 压。一旦施密特比较器翻转为高电平（芯片开始工作以后），Vcc可以在10V-34V范围内变化而不影响电路的工作状态。当Vcc低于10V时，施密特比 较器又翻转为低电平，电路停止工作。
当基准稳压源有5V基准电压输出时，基准电压检测逻辑比较器即达出高电平信号到输出电路。同时，振荡器将根据④脚外接Rt、Ct参数产生 f=/Rt.Ct的振荡信号，此信号一路直接加到图腾柱电路的输入端，另一路加到PWM脉宽市制RS触发器的置位端，RS型PWN脉宽调制器的R端接电流 检测比较器输出端。R端为占空调节控制端，当R电压上升时，Q端脉冲加宽，同时⑥脚送出脉宽也加宽（占空比增多）；当R端电压下降时，Q端脉冲变窄，同时 ⑥脚送出脉宽也变变窄（占空比减小）。UC3842各点时序如图所示，只有当E点为高电平时才有信号输出 ，并且a、b点全为高电平时，d点才送出高电平，c点送出低电平，否则d点送出低电平，c点送出高电平。②脚一般接输出电压取样信号，也称反馈信号。当② 脚电压上升时，①脚电压将下降，R端电压亦随之下降，于是⑥脚脉冲变窄；反之，⑥脚脉冲变宽。③脚为电流传感端，通常在功率管的源极或发射极串入一小阻值 取样电阻，将流过开关管的电流转为电压，并将此电压引入境脚。当负载短路或其它原因引起功率管电流增加，并使取样电阻上的电压超过1V时，⑥脚就停止脉冲 输出，这样就可以有效的保护功率管不受损坏。

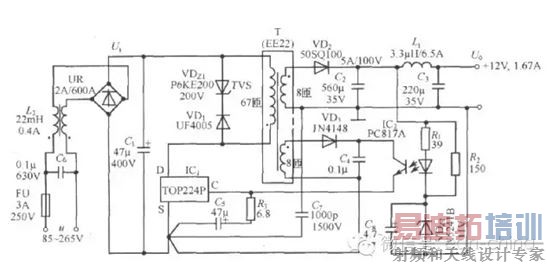

2、TOP224P构成的12V、20W开关直流稳压电源电路
由TOP224P构成的 12V、20W开关直流稳压电源电路如图所示。电路中使用两片集成电路：TOP224P 型三端单片开关电源（IC1），PC817A型线性光耦合器 （IC2）。交流电源经过UR和Cl整流滤波后产生直流高压Ui，给高频变压器T的一次绕组供电。VDz1和VD1能将漏感产生的尖峰电压钳位到安全值， 并能衰减振铃电压。VDz1采用反向击穿电压为200V的P6KE200型瞬态电压抑制器，VDl选用1A／600V的UF4005型超快恢复二极管。二 次绕组电压通过V砬、C2、Ll和C3整流滤波，获得12V输出电压Uo。Uo值是由VDz2稳定电压Uz2、光耦中LED的正向压降UF、R1上的压降 这三者之和来设定的。改变高频变压器的匝数比和VDz2的稳压值，还可获得其他输出电压值。R2和VDz2五还为12V输出提供一个假负载，用以提高轻载 时的负载调整率。反馈绕组电压经VD3和C4整流滤波后，供给TOP224P所需偏压。由R2和VDz2来调节控制端电流，通过改变输出占空比达到稳压目 的。共模扼流圈L2能减小由一次绕组接D端的高压开关波形所产生的共模泄漏电流。C7为保护电容，用于滤掉由一次、二次绕组耦合电容引起的干扰。C6可减 小由一次绕组电流的基波与谐波所产生的差模泄漏电流。C5不仅能滤除加在控制端上的尖峰电流，而且决定自启动频率，它还与R1、R3一起对控制回路进行补 偿。



本电源主要技术指标如下：
交流输人电压范围：u=85～265V；
输入电网频率：fLl=47～440Hz；
输出电压（Io=1.67A）：Uo=12V；
最大输出电流：IOM=1.67A；
连续输出功率：Po=20W（TA=25℃，或15W（TA=50℃）；
电压调整率：η=78％；
输出纹波电压的最大值：±60mV；
工作温度范围：TA=0～50℃。
三、DC-DC电源

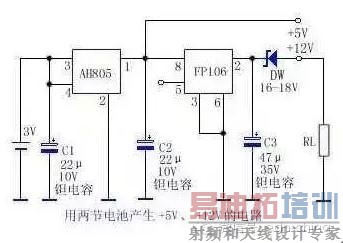

1、3V转+5V、+12V的电路图
由电池供电的便携式电子产品一般都采用低电源电压，这样可减少电池数量，达到减小产品尺寸及重量的目的，故一般常用3～5V作为工作电压， 为保证电路工作的稳定性及精度，要求采用稳压电源供电。若电路采用5V工作电压，但另需一个较高的工作电压，这往往使设计者为难。本文介绍一种采用两块升 压模块组成的电路可解决这一难题，并且只要两节电池供电。
该电路的特点是外围元件少、尺寸小、重量轻、输出+5V、+12V都是稳定的，满足便携式电子产品的要求。+5V电源可输出60mA，+12V电源最大输出电流为5mA。



该电路如上图所示。它由AH805升压模块及FP106升压模块组成。AH805是一种输入1.2～3V，输出5V的升压模块，在3V供电 时可输出 100mA电流。FP106是贴片式升压模块，输入4～6V，输出固定电压为29±1V，输出电流可达40mA，AH805及FP106都是一个电平控制 的关闭电源控制端。
两节1.5V碱性电池输出的3V电压输入AH805，AH805输出+5V电压，其一路作5V输出，另一路输入FP106使其产生28～30V电压，经稳压管稳压后输出+12V电压。
从图中可以看出，只要改变稳压管的稳压值，即可获得不同的输出电压，使用十分灵活。FP106的第⑤脚为控制电源关闭端，在关闭电源时，耗 电几乎为零，当第⑤脚加高电平》2.5V时，电源导通；当第⑤脚加低电平
